Interfaces:
Version 1:
Cette version d'interface a les mêmes caractéristiques que
la version 2, l'emplacement des bornes est l'unique chose qui change.
Vous avez la possibilité de récupérer les
fichiers d'usinage:
- Plaque avant PVC rigide 2mm
- Plaque arrière PVC rigide 2mm
- Côtés du boîtier
- Schéma de câblage

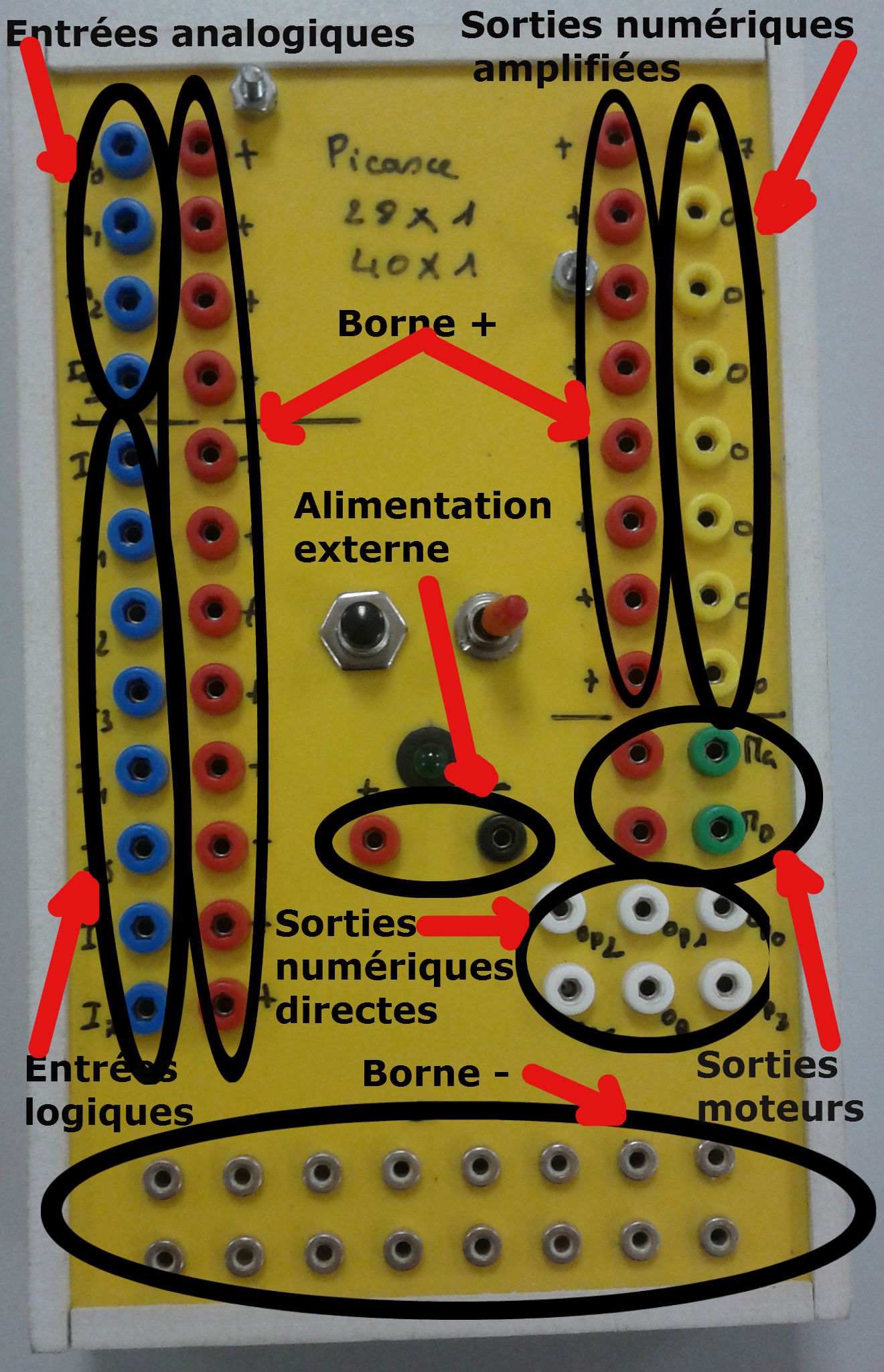

Version 2:
Pour réaliser cette interface il vous faudra:
- La carte Picaxe PowerProg AXE020 (18,95€)
- Microcontrôleur préprogrammé PICAXE 28X1 (9€ env.)
- Circuit intégré de puissance L293D pour le pilotage indépendant de 2 mini moteurs à courant continu. (4,02€)
- Câble série port COM ou USB. (6€ ou 20€ env.)
Mais vous avez la possiblité de réaliser vous même le câble série si
vous trouvez dans vos
réserves une souris en port com et un câble jack
qu'on utilisait pour la réalisation de nos
H.P dans les anciens
programmes. téléchargable ici
- Logiciel "Programming editor" téléchargable ici
- PVC rigide 2mm 210mmX180mm X2
- PVC expansé 6mm 180mmX180mm
- Fiches de connection
- Une LED + un clip LED
- 1 Résistance 330 ohm (orange orange brun)
- Un bouton poussoir et un interrupteur 2 positions
- 2 Vis /écrous diamètre 3 + 2 entretoises
Vous avez la possibilité de récupérer les
fichiers d'usinage:
- Plaque avant PVC rigide 2mm
- Plaque arrière PVC rigide 2mm
- Côtés du boîtier
- Schéma de câblage
Cout total : 60 euros environ et 1 journée de travail.

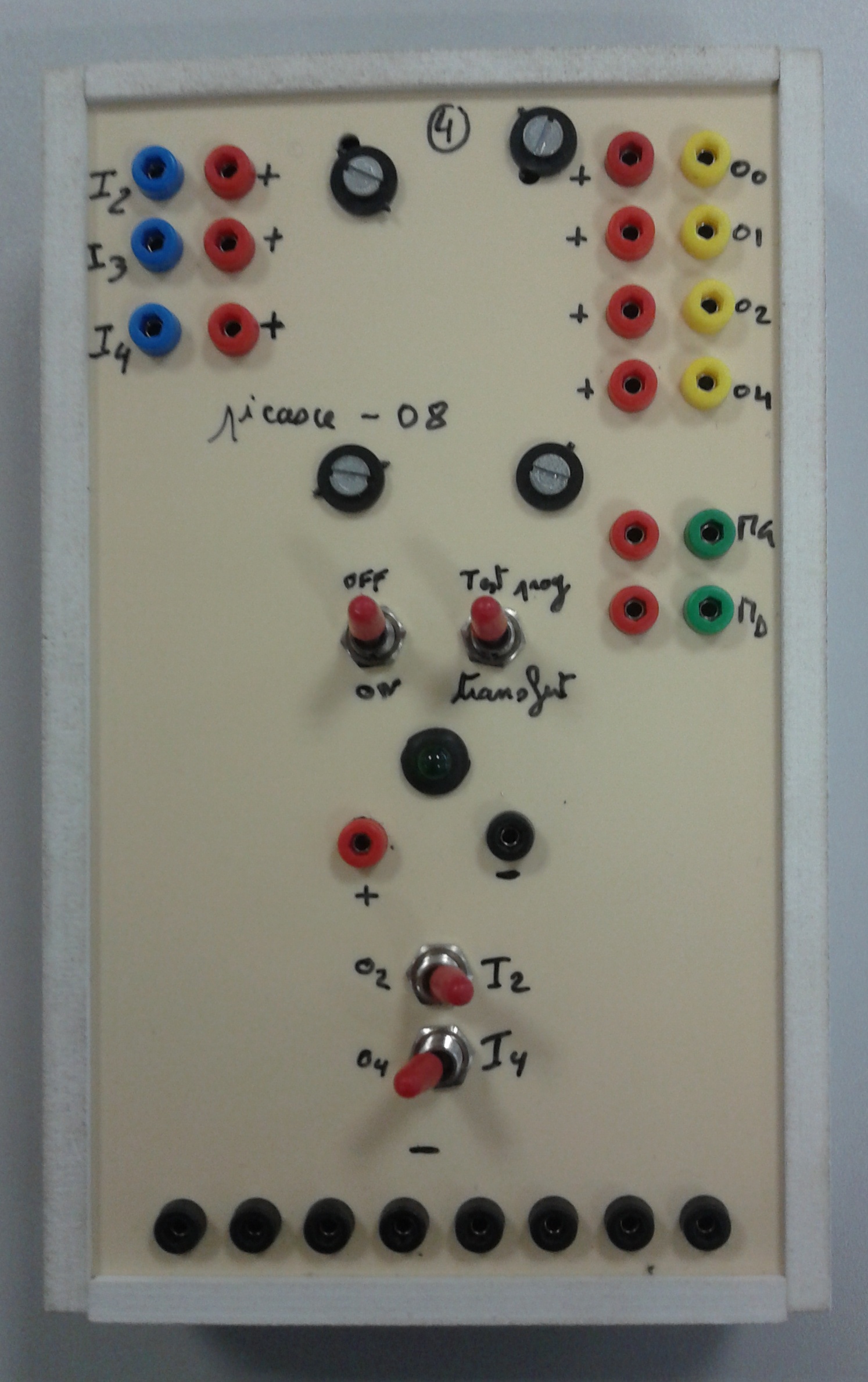

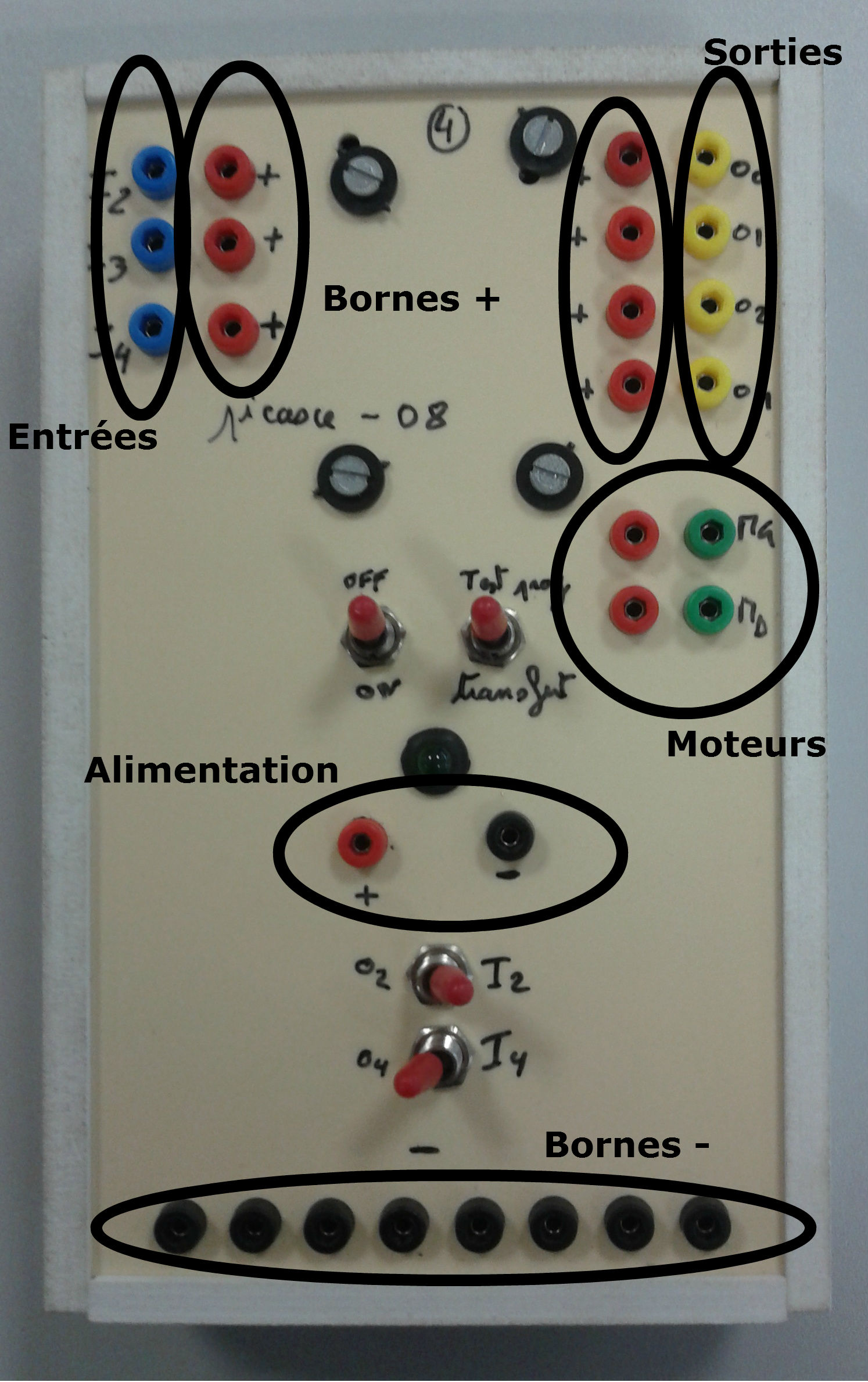

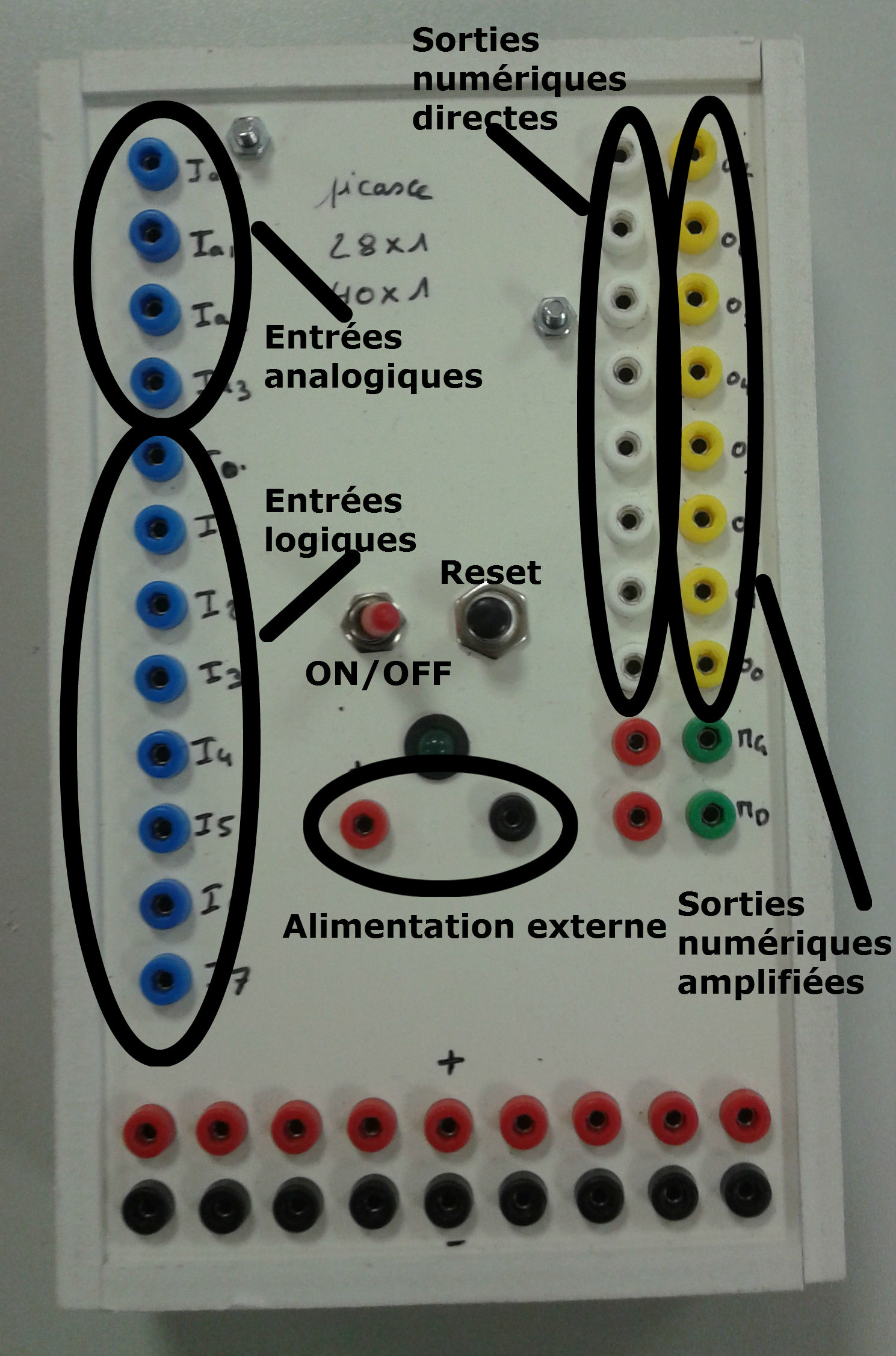

Version 3:
Pour
réaliser cette interface il vous faudra:
Mais vous avez la possiblité de réaliser vous même le câble série si
vous trouvez dans vos réserves une souris en port com et un câble jack
qu'on utilisait pour la réalisation de nos H.P dans les anciens
programmes. téléchargable ici
- Logiciel "Programming editor" téléchargable
ici
- PVC rigide 2mm 163mmX96mm et 210mmX180mm
- PVC expansé 6mm 180mmX155mm
- Fiches de connection
- Une LED + un clip LED
- 1 Résistance 330 ohm (orange orange brun)
- 2 Résistances 10kohm (brun noir orange)
- Trois interrupteurs 2 positions (le 4ème n'est pas utile)
- 4 Vis /12 écrous diamètre 3.
Vous avez la possibilité de récupérer les
fichiers d'usinage:
- Plaque avant PVC rigide 2mm
- Plaque arrière PVC rigide 2mm

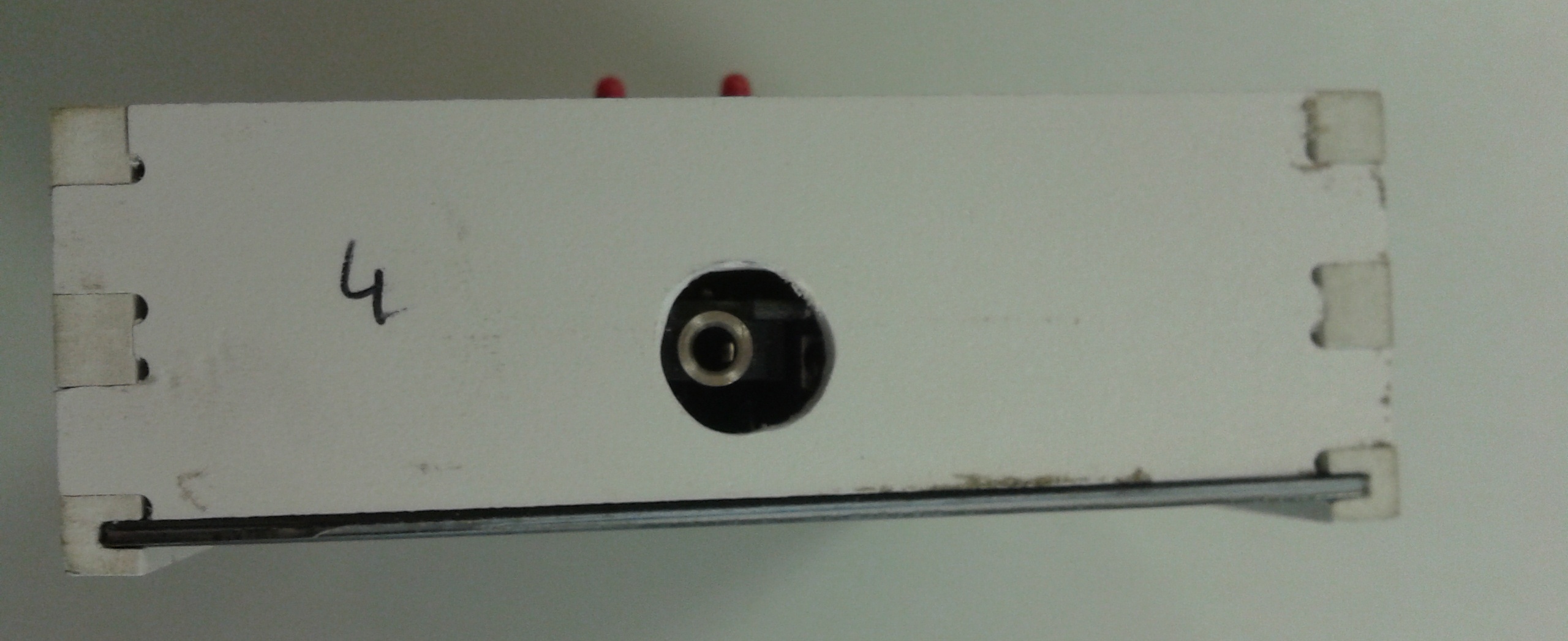

- Côtés du boîtier

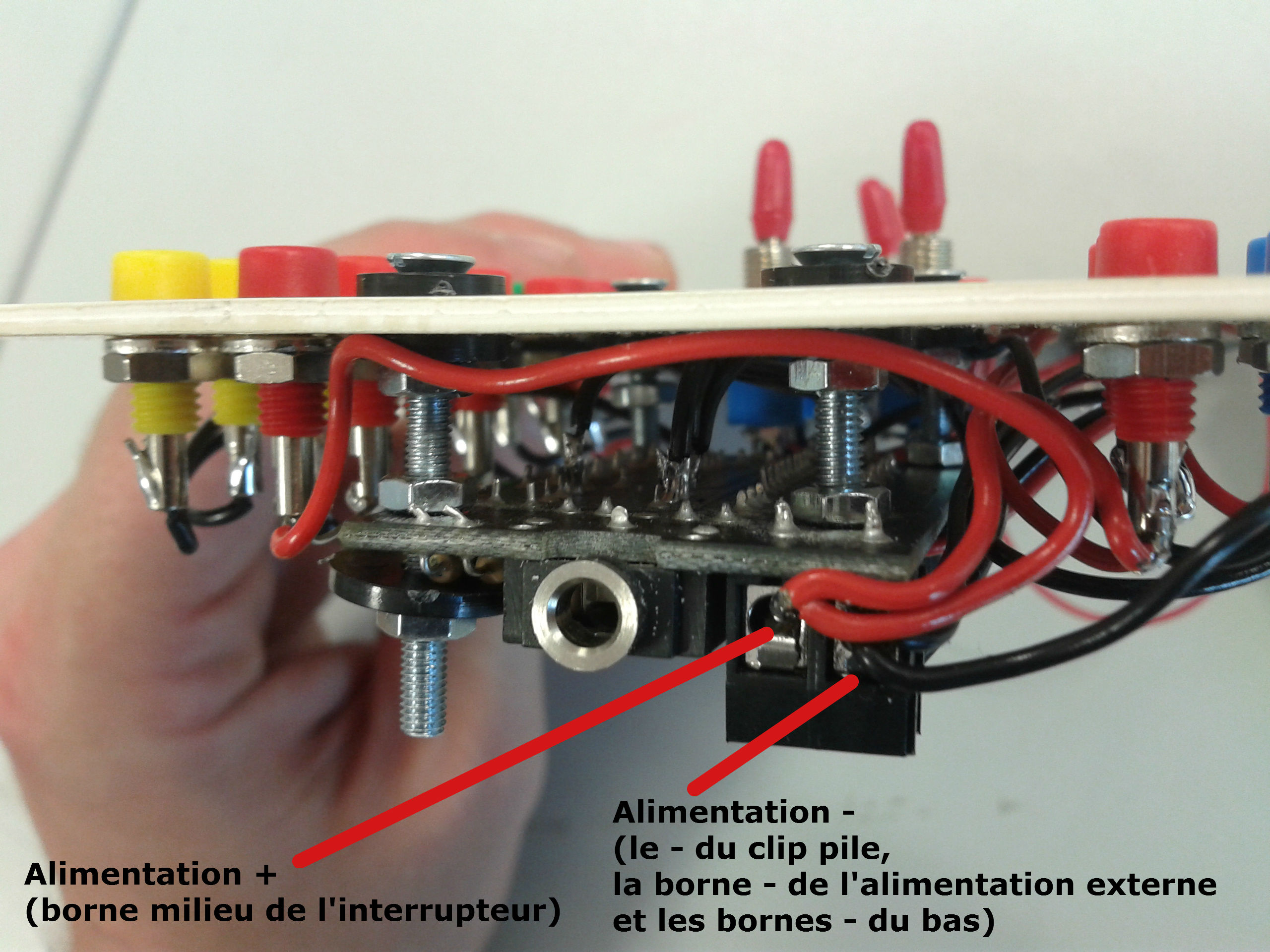

Le schéma
de branchement de la carte picaxe:

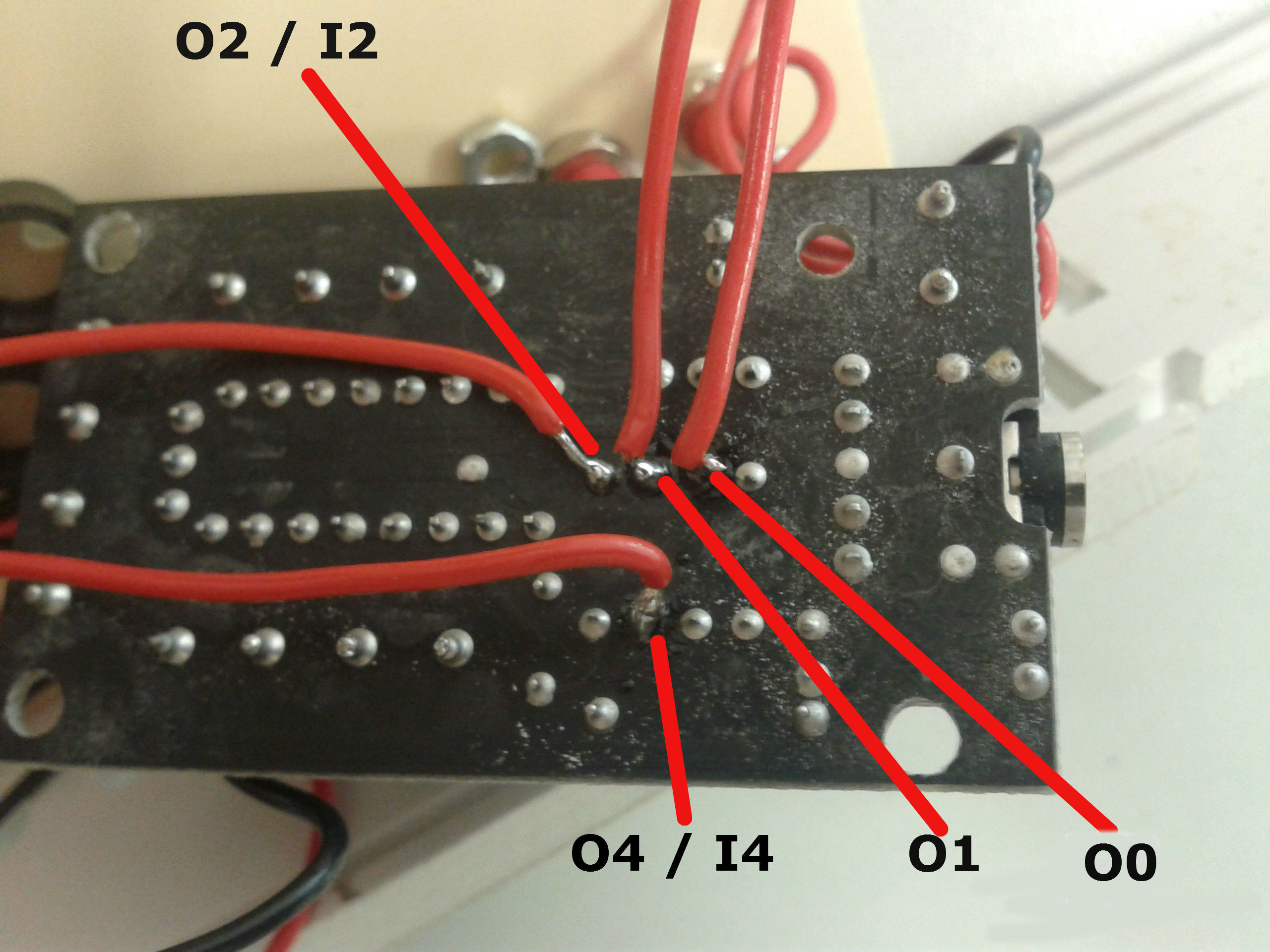

Circuit imprimé détaillé
Cout total : 30 euros environ et 1 journée de travail.

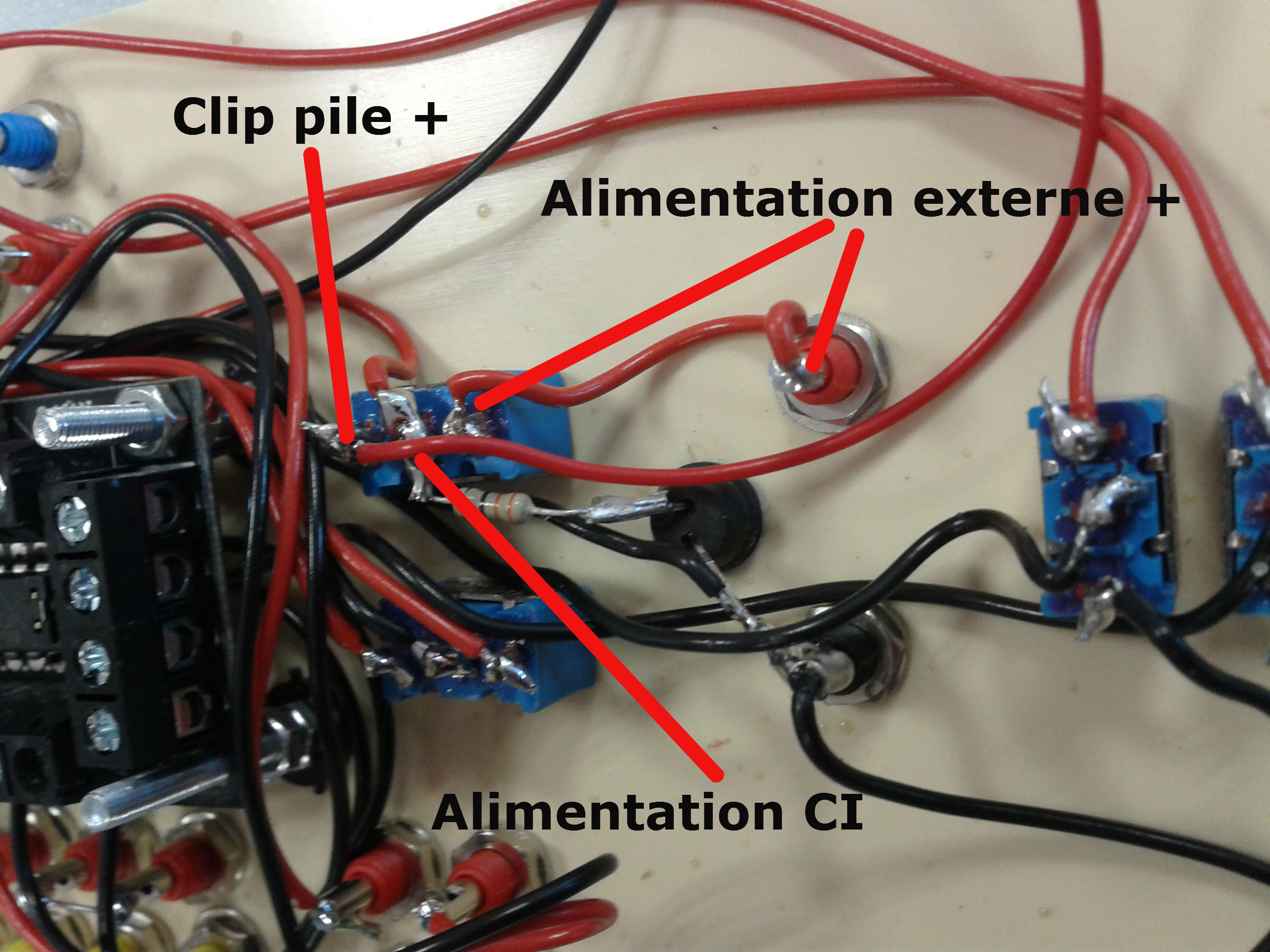

En cas de
panne des batteries, vous avez aussi la possibilité avec ces
interfaces de l'alimenter grâce à une prise usb.

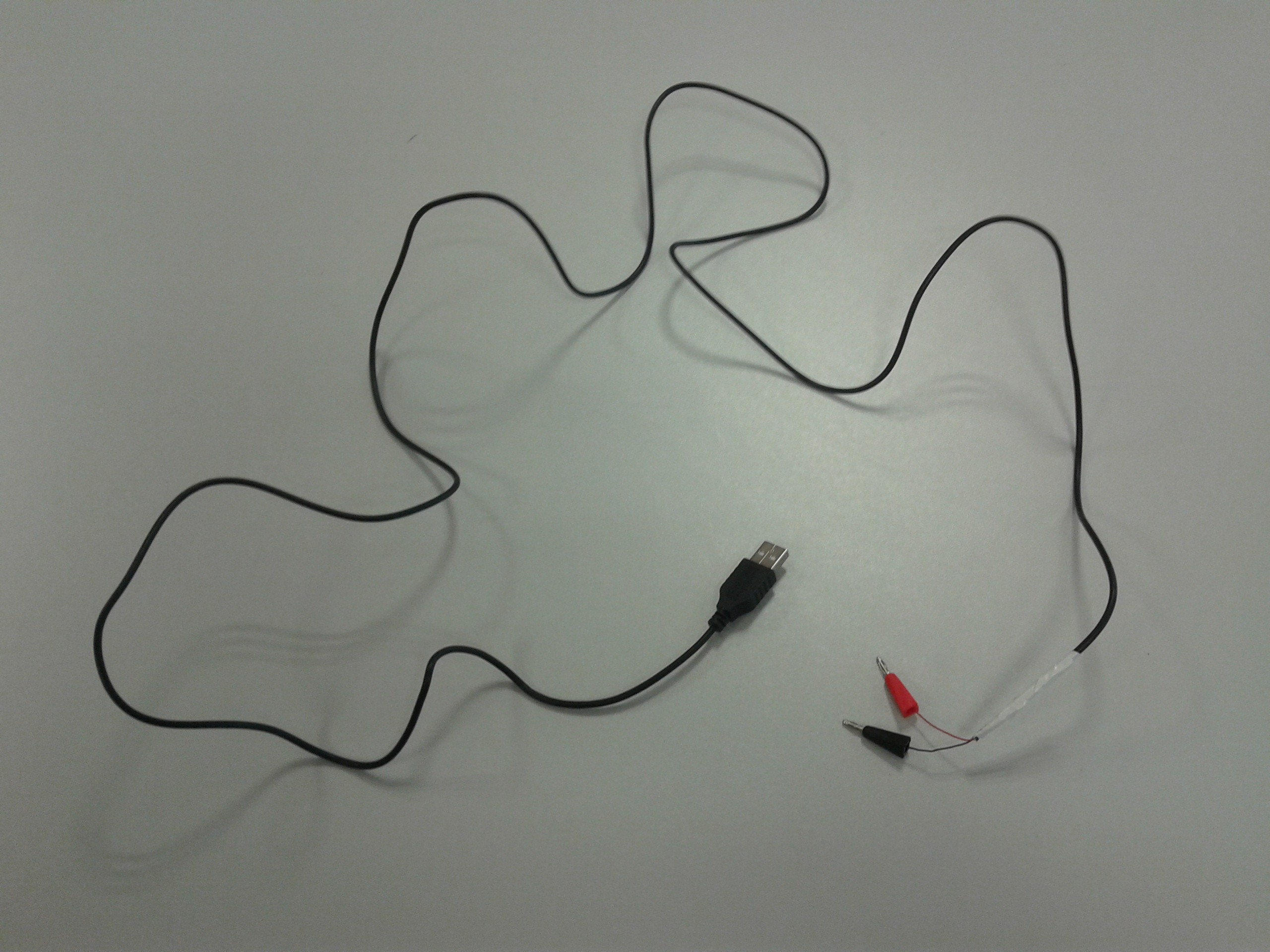

Pour
réaliser ce câble il vous faudra:

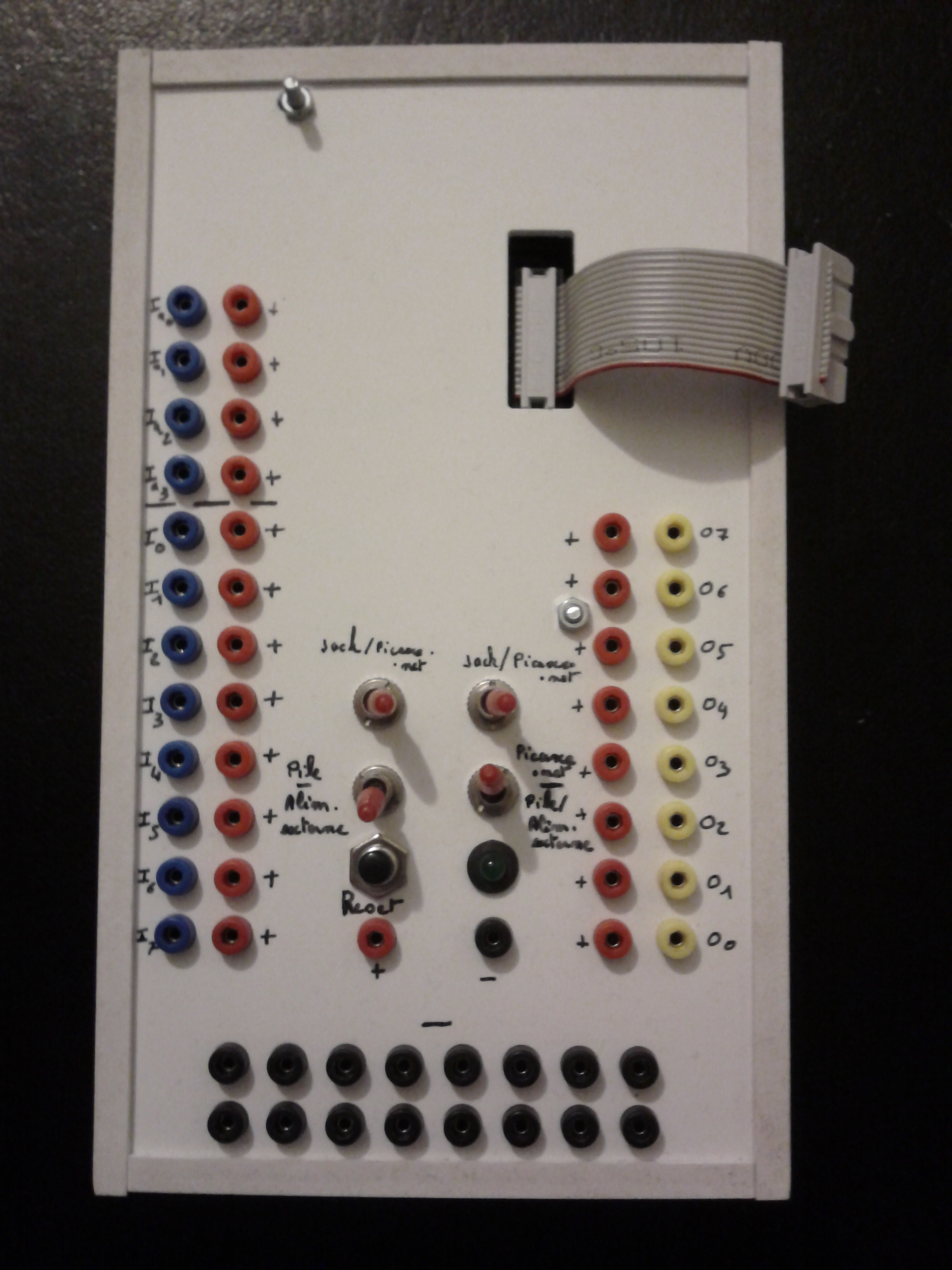

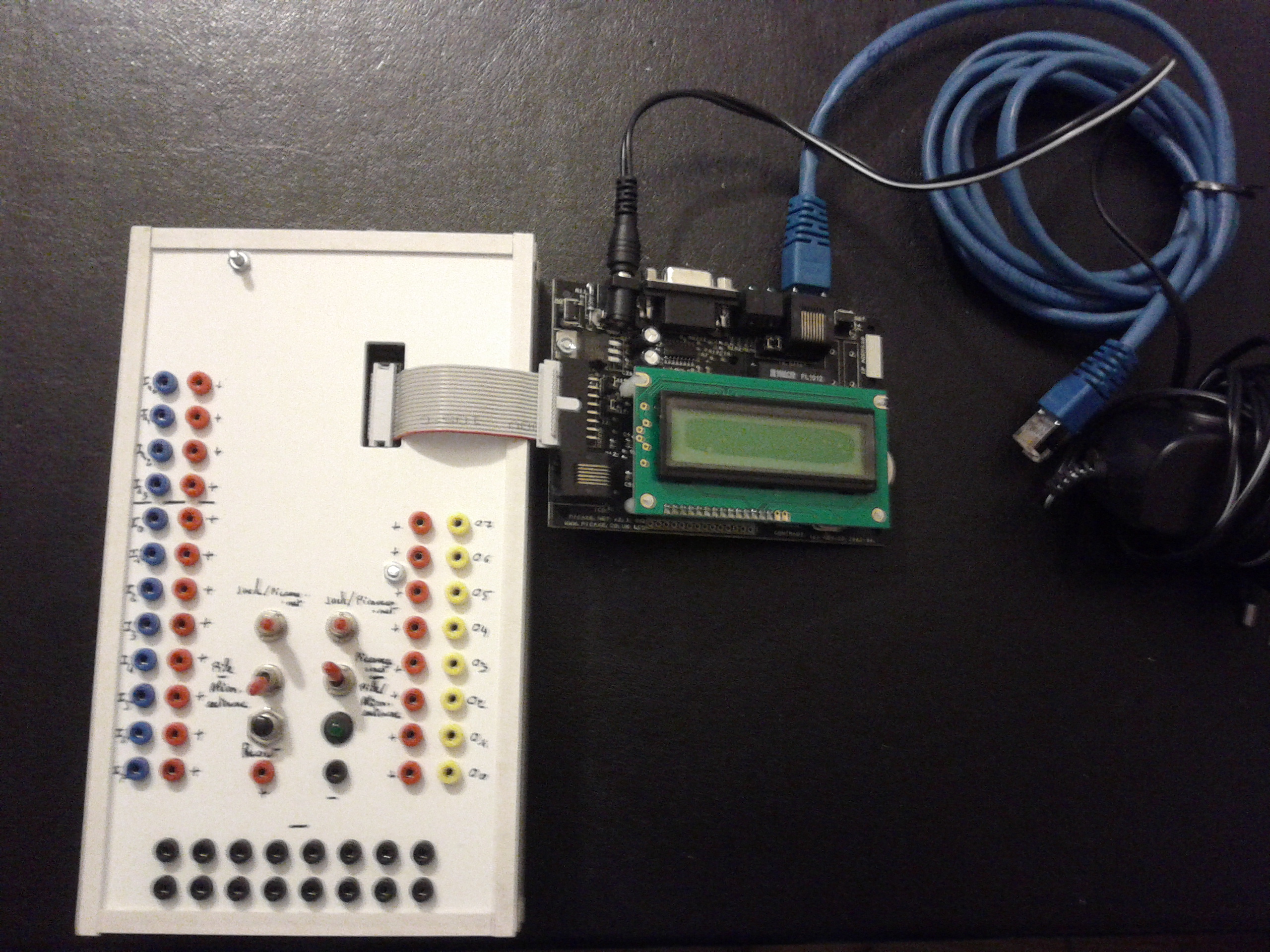

Version carte picaxe net web serveur:
Pour ma part j'ai encore des problèmes à transférer les programmes via le RJ45 avec cette carte.
En effet le premier
tranfert s'exécute correctement mais lors du deuxième transfert
l'application bloque et impossible de fermer la fenêtre de transfert.
J'aimerai pouvoir l'utiliser avec mes troisièmes pour le projet mini serre, vu que j'en ai qu'une.
Si quelqu'un sait l'utiliser correctement merci de me contacter car je bloque.
Autre problème aucunes entrées numériques n'est reliées à la masse par une résistance donc elles sont instables.
Pour le matériel voici la liste pour l'instant:
Vous avez la possibilité de récupérer les
fichiers d'usinage:
- Plaque avant PVC rigide 2mm
- Plaque arrière PVC rigide 2mm
- Côtés du boîtier

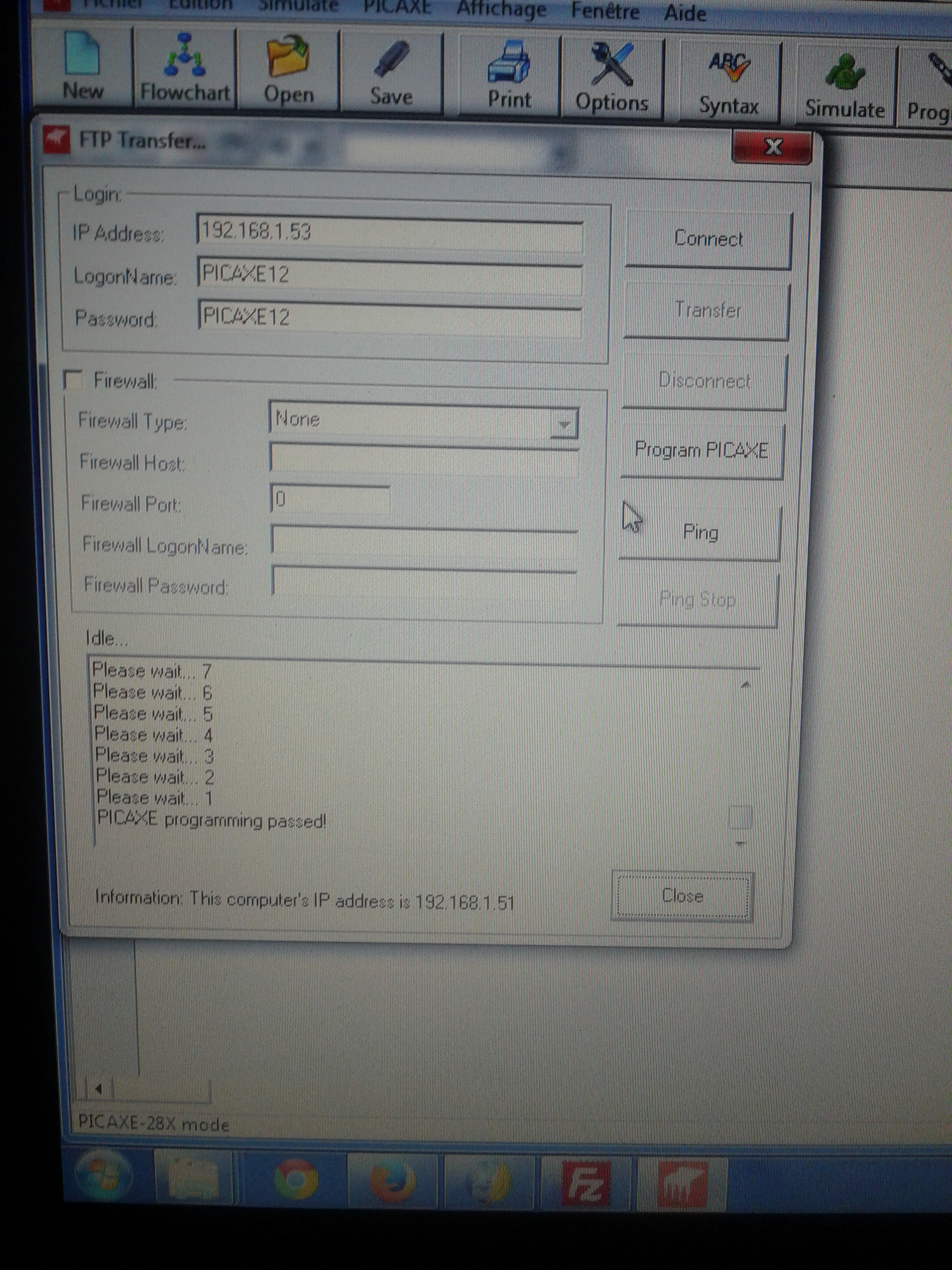

Premier transfert se passe correctement:

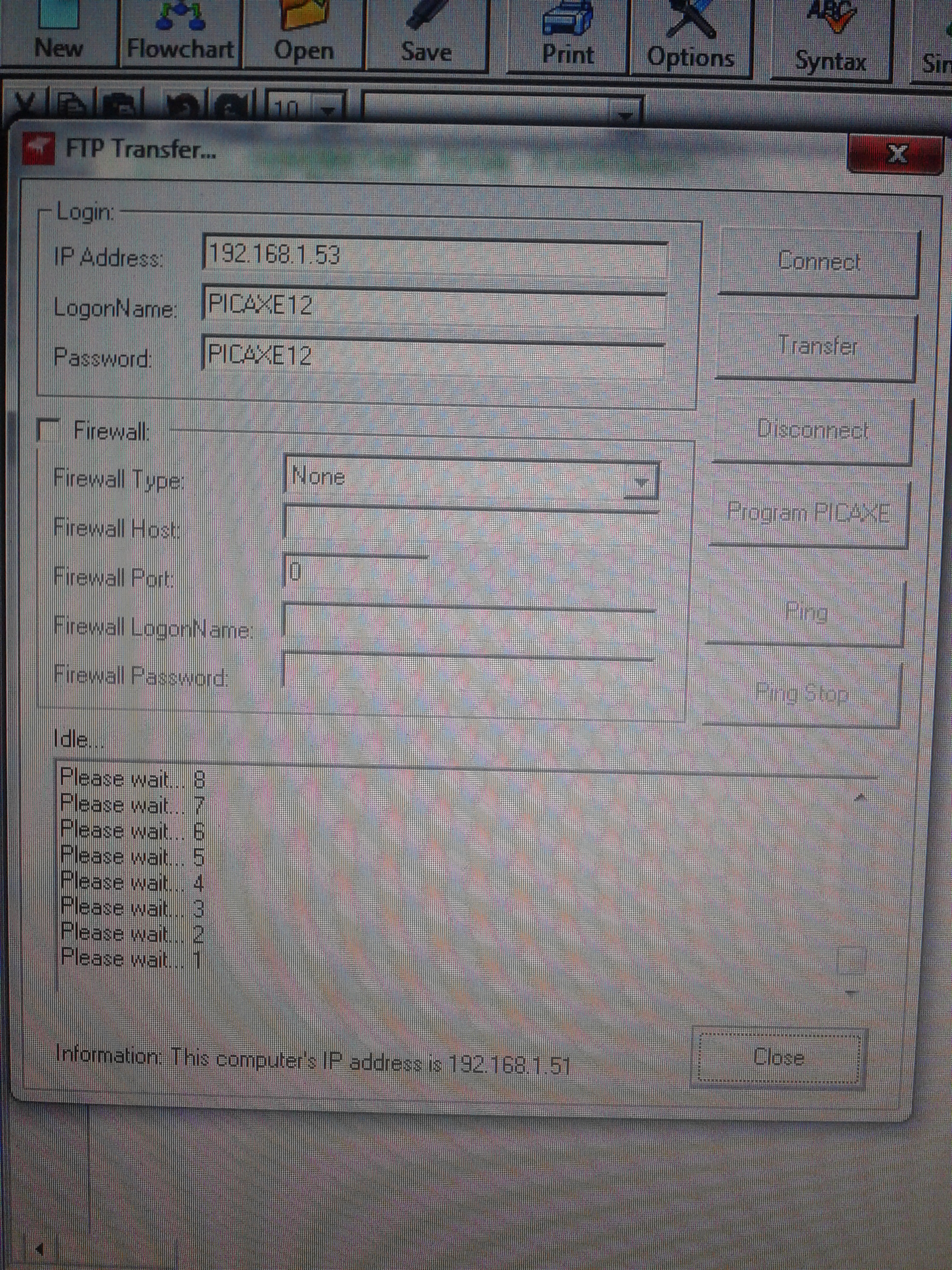

Deuxième transfert il bloque à l'étape 1:
