Projets et modules divers:

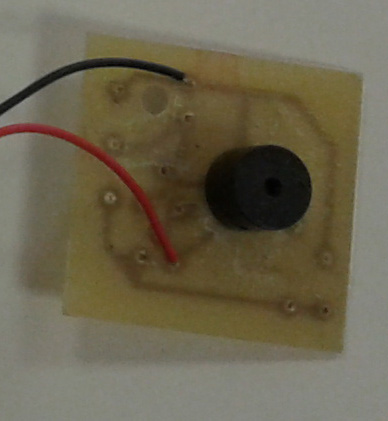

Le module buzzer: (Pour réaliser cette maquette il vous faudra récupérer les anciens projets de l'alarme de tiroir)
- Un buzzer
- Fiches de connection mâle
- Câble noir et rouge
Pour télécharger la vidéo
du module buzzer

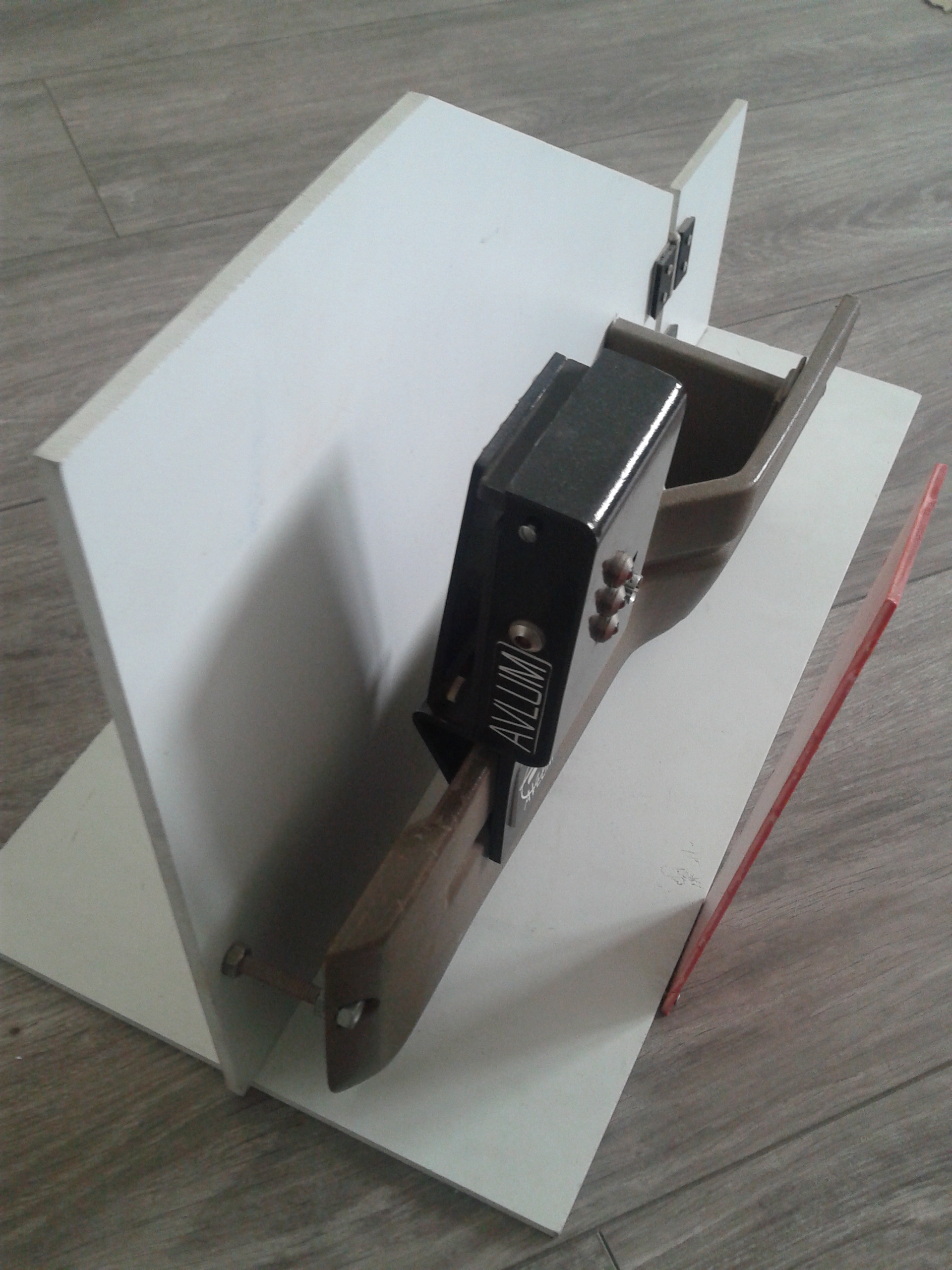

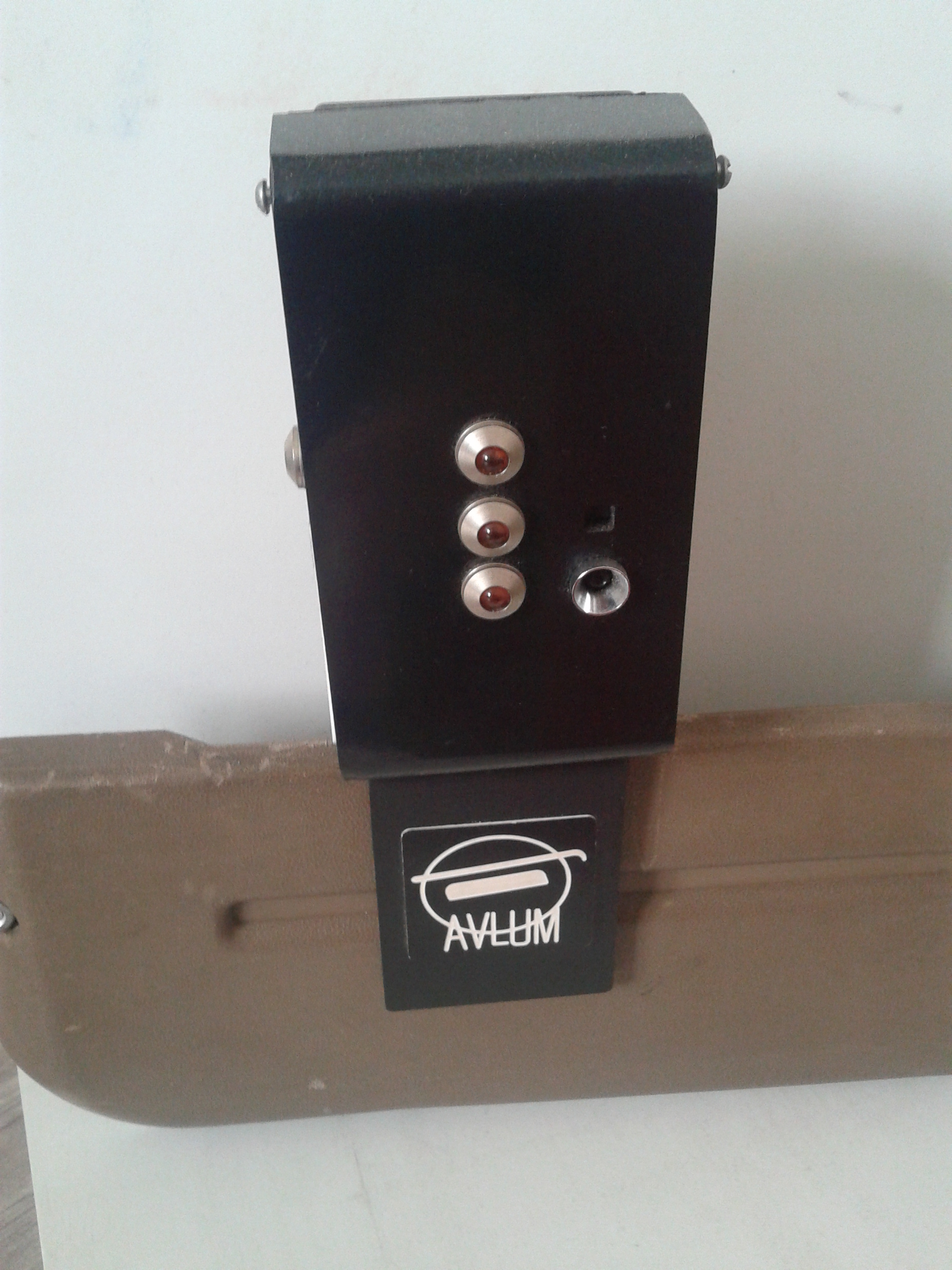

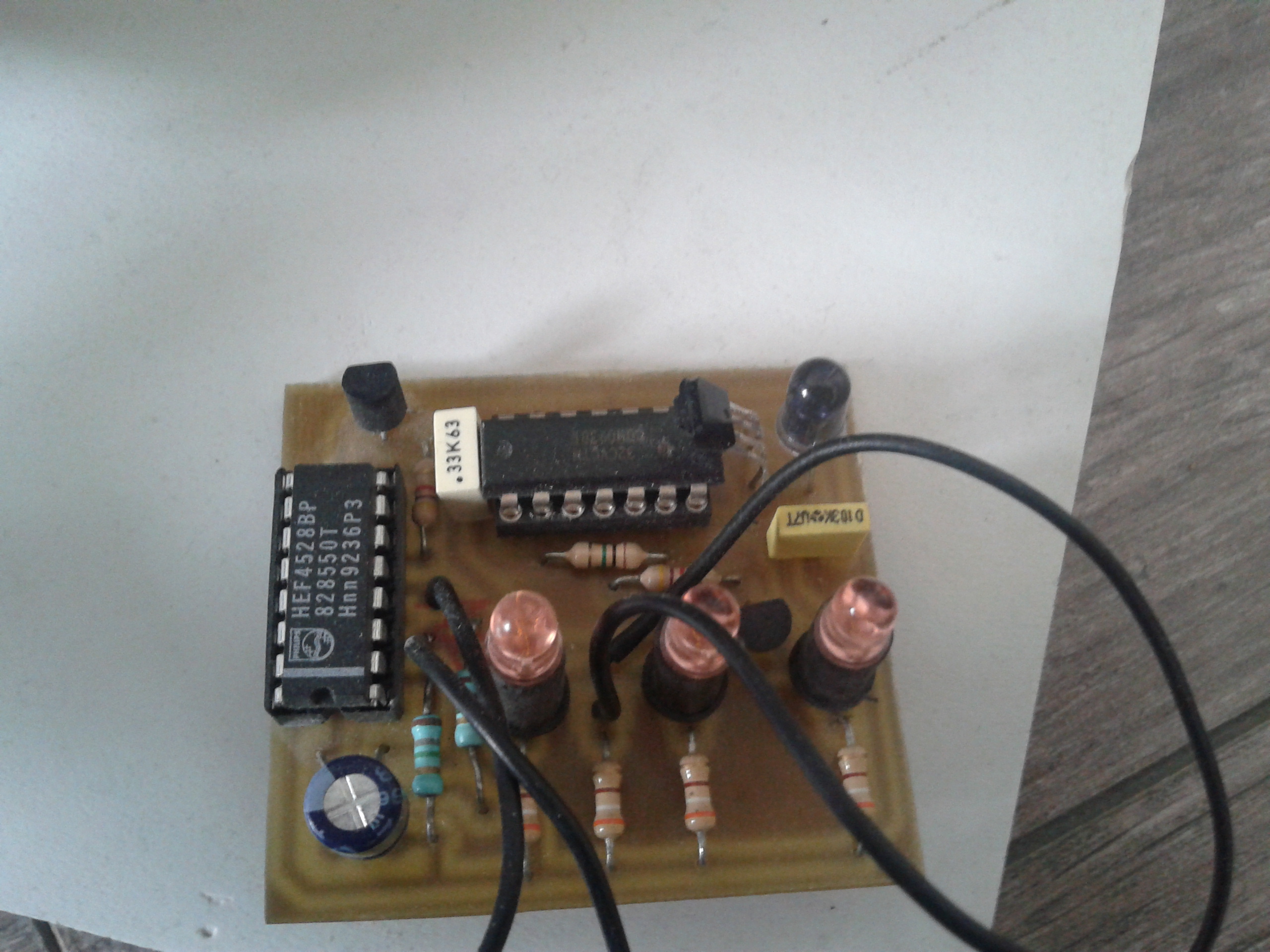

Le projet avertisseur lumineux (projet présenté au concours du CAPET de technologie)

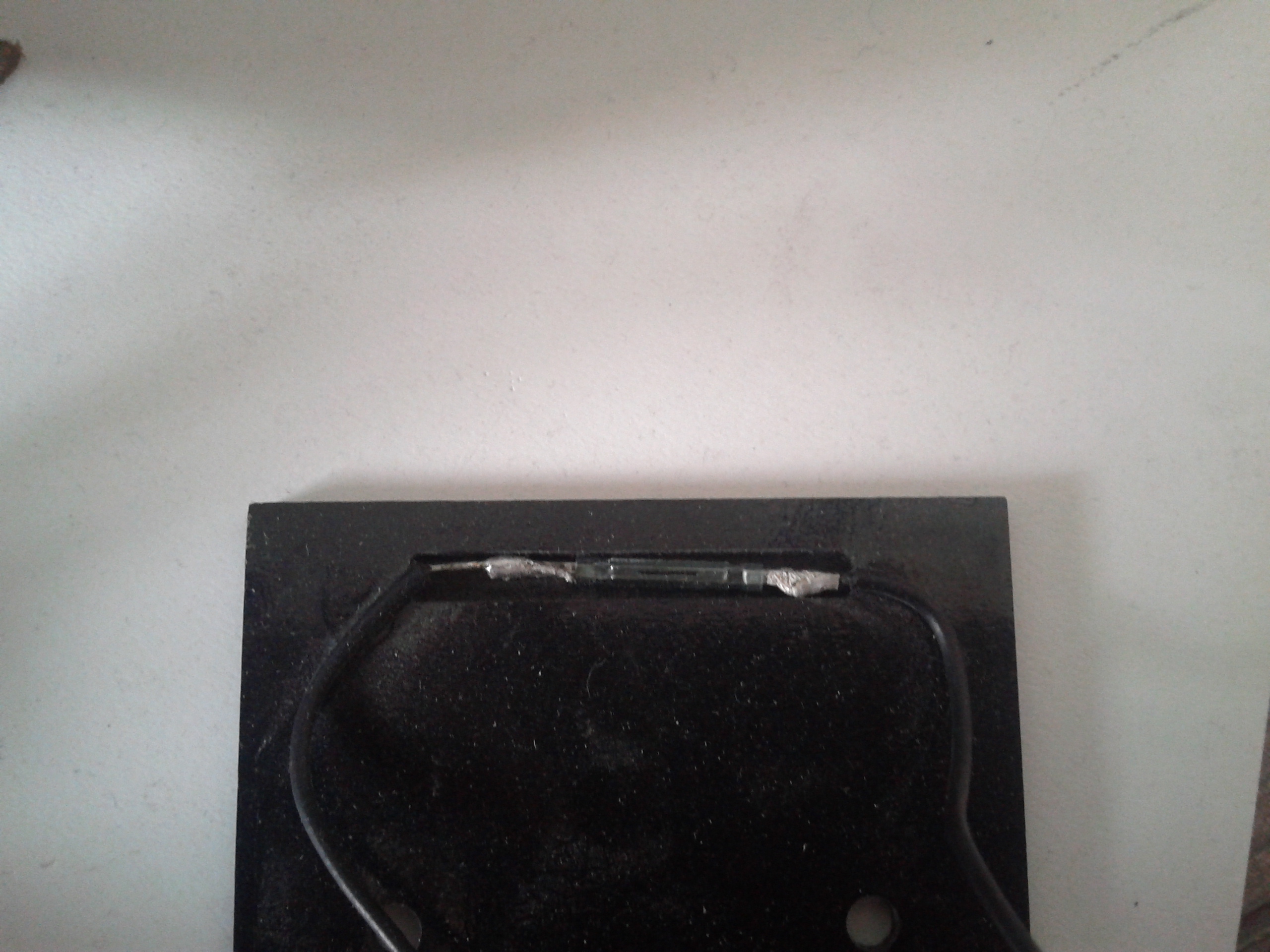

- 1 ILS
- 3 Aimants
- 1
Monostable réenclenchable
NXP - HEF4528BP
- PVC expansé 3mm et 6mm
- 1 Led
émetteur infrarouge 950
nm SFH
415
- 1 Récepteur infrarouge 950
nm Sharp
IS471F
- 1 Interrupteur
glissière
- Portes NAND à hystérésis CMOS
CD 4093B
- 2 Transistors NPN Boîtier TO 92
BC547B
- Condensateur Polyester
radiaux
0,33
µF
- Condensateur Polyester
radiaux
10 nF
- Condensateur Polyester
radiaux
100 µF
- Pile 9V
- 4 Led
haute luminosité 300
mcd
Rouge,
ø 5 mm Stanley
5066X
- 4 Clips led
- 1 Résistance 1.8 MΩ (1/4 W)
- 2 Résistances 4,7 kΩ (1/4 W)
- 4 Résistances 390 Ω
(1/4 W)
- 2 Résistances 1 MΩ
(1/4 W)
- 12 Vis diamètre 3
Pour télécharger la vidéo
de l'avertisseur lumineux

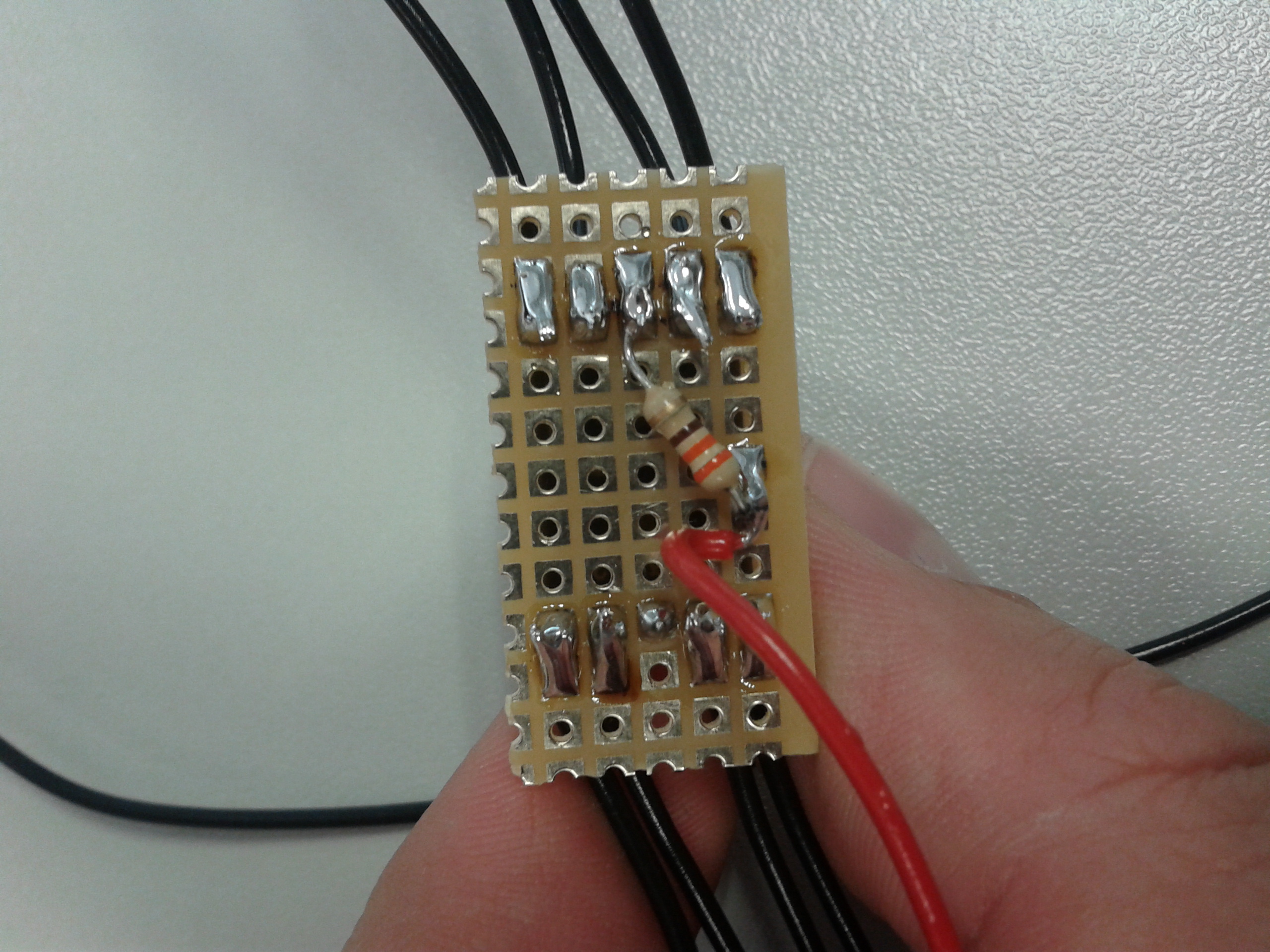

Le module afficheur 7 segments :
- Un afficheur 7 segments (anode commune) pour la première version d'interface et (cathode commune) pour la deuxième version.
- Plaque d'essai bakélite à pastilles séparées
- Fiches de connection mâle
- Câble noir et rouge
- 1 résistance
330 ohm (orange orange brun)
Pour télécharger la vidéo de présentation
