La serre automatisée

Vidéo de la gestion de l'éclairage de la mini serre
Vidéo de présentation pour la sélection de la température de notre serre


















Pour réaliser les interfaces : cliquer ici

Pour réaliser la maquette de la serre il vous faudra récupérer les anciens projets de l'alarme de tiroir:

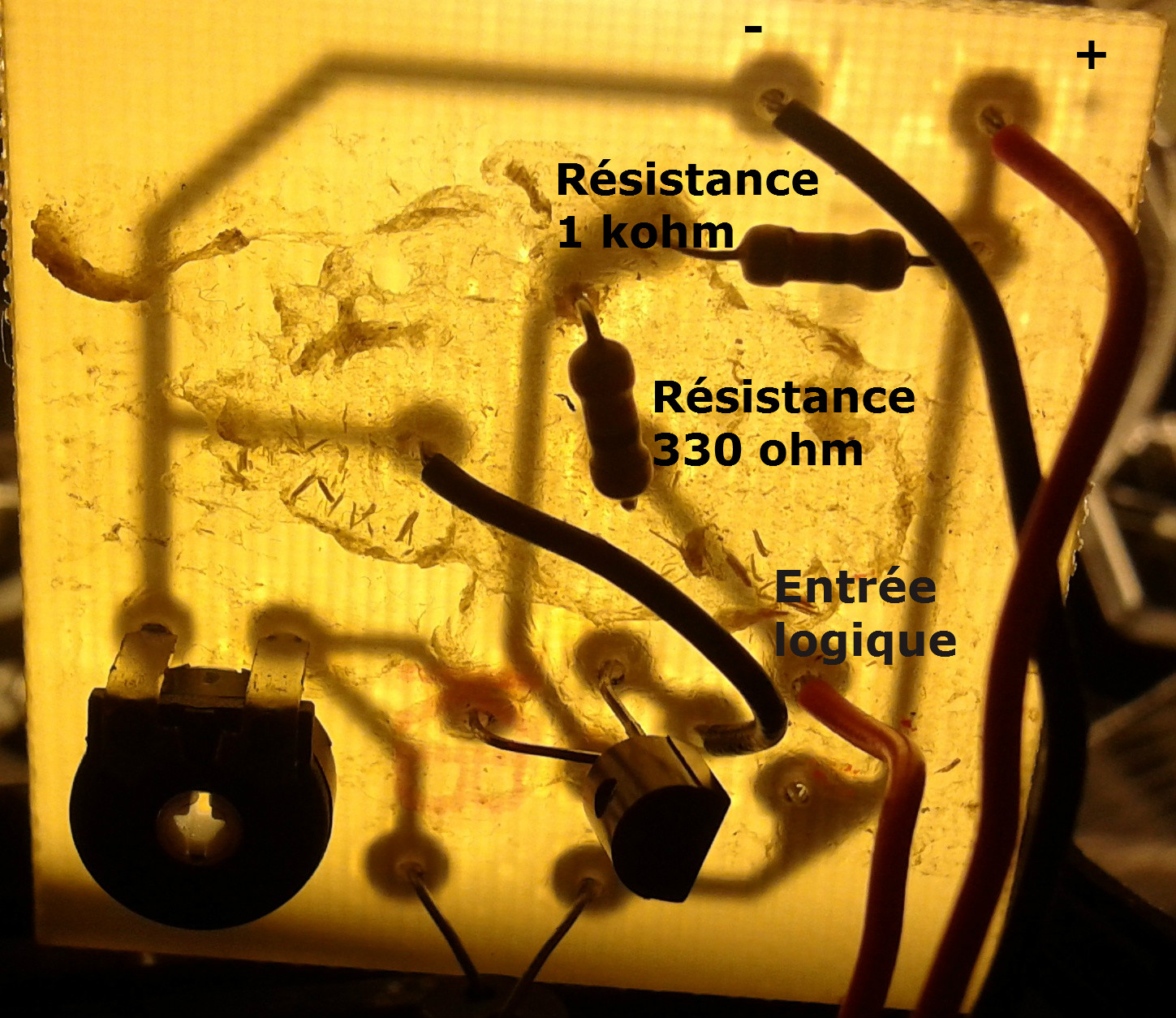

Le module capteur LDR numérique
- 1 résistance 1Kohm (marron-noir-rouge).
- 1 LDR
- 1 clip LED
- 1 résistance 330 ohm (orange orange brun)
- Transistor BC 547 c (celui fourni avec l'alarme)
- Résistance ajustable B104 (celle fournie avec l'alarme)
- Fiches de connection mâle
- Câble noir et rouge

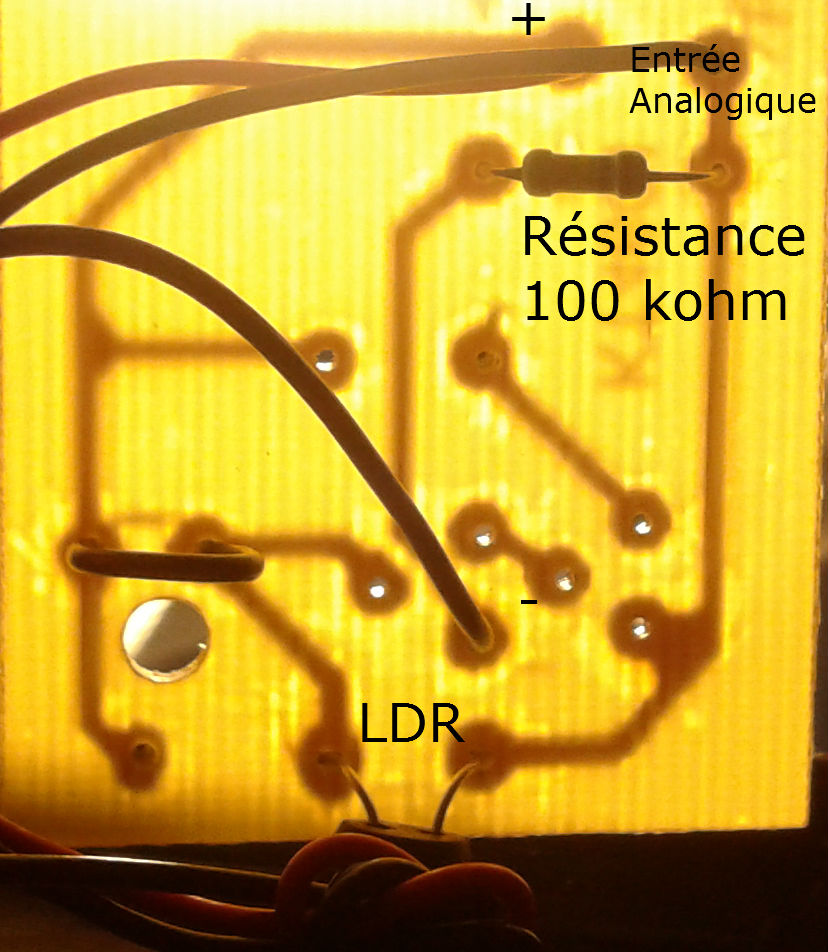

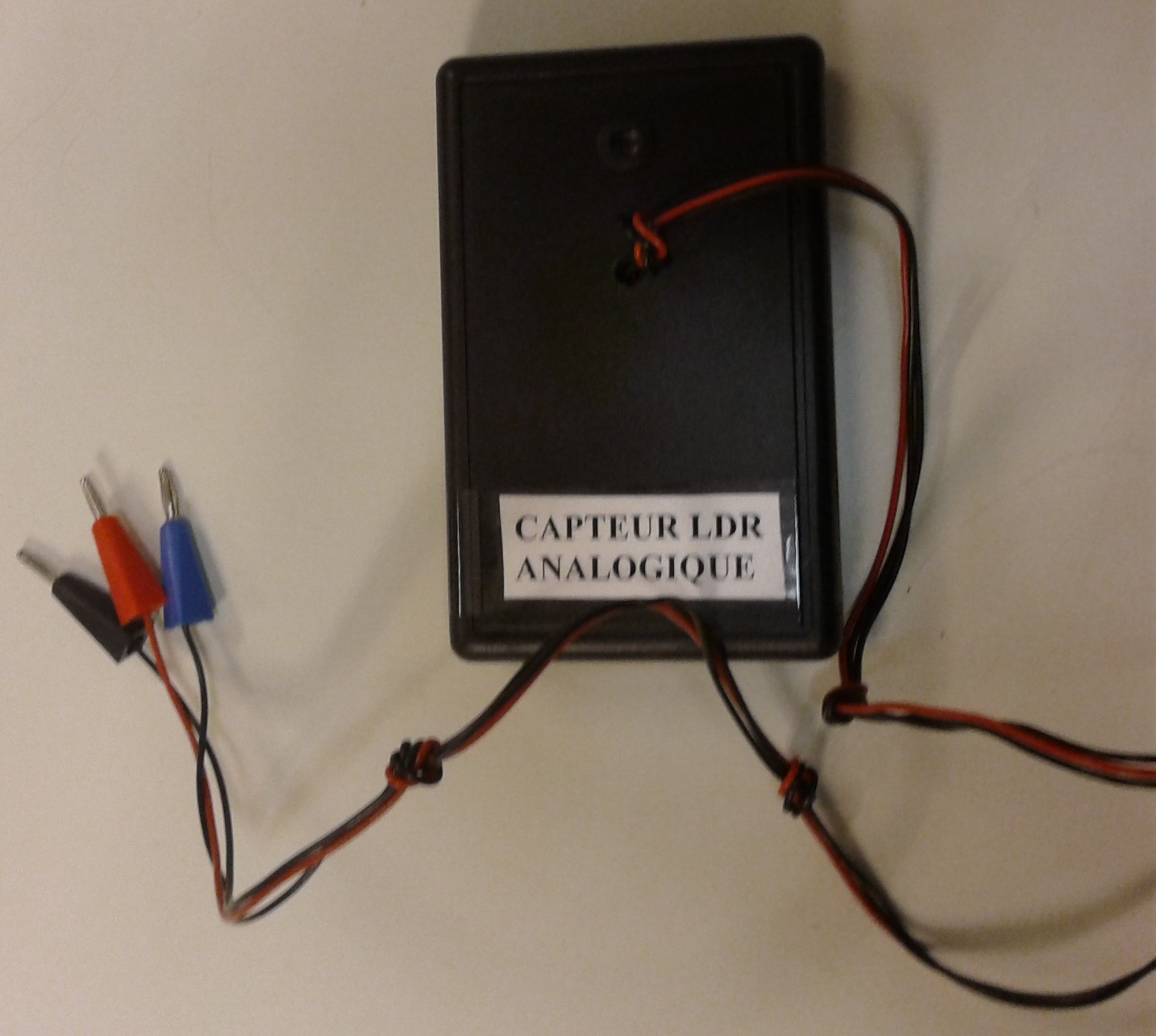

Le module capteur LDR analogique non étalonné
- 1 résistance 100Kohm. (marron noir jaune)
- 1 LDR
- 1 clip LED
- Fiches de connection mâle
- Câble noir et rouge

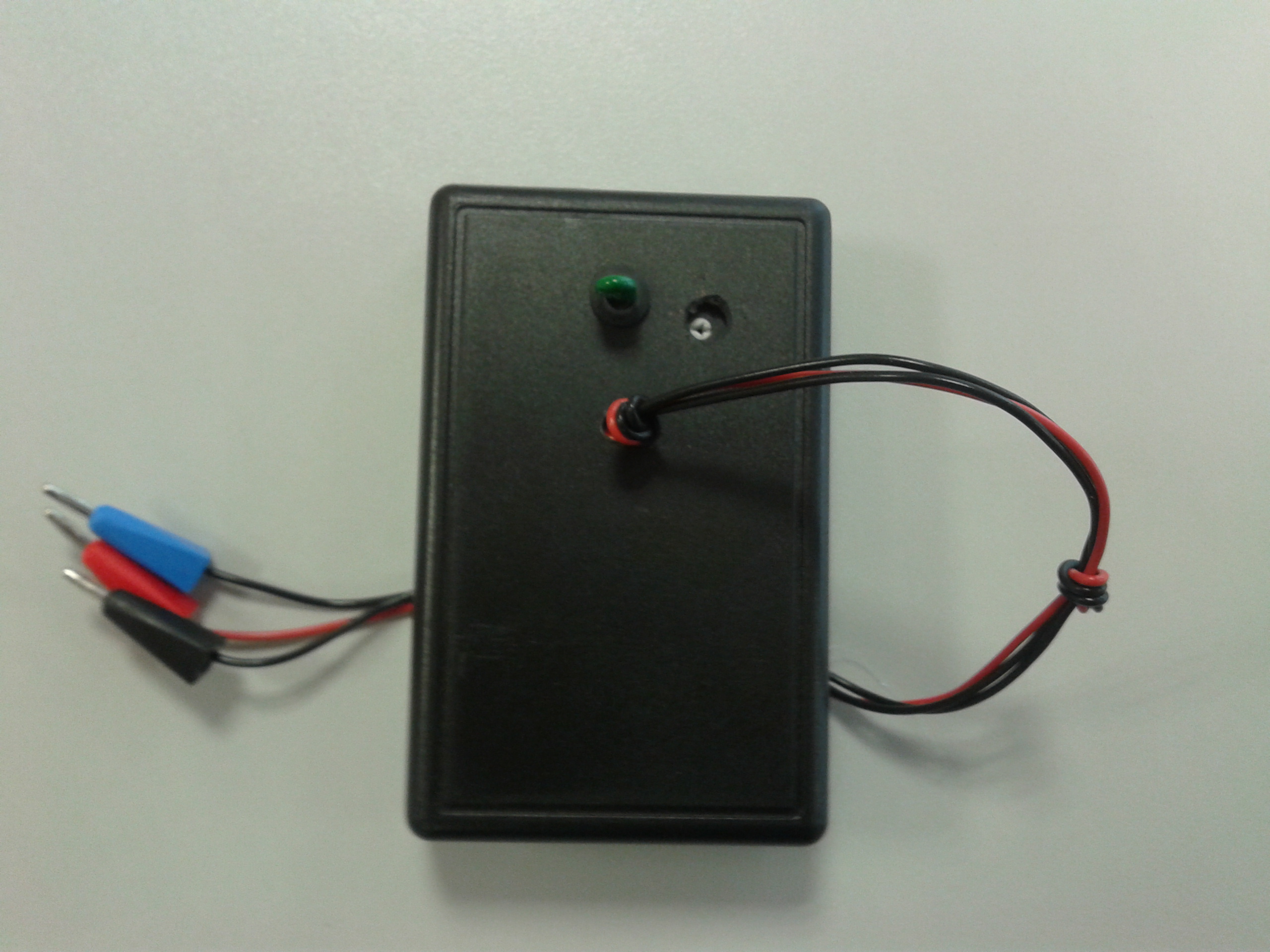

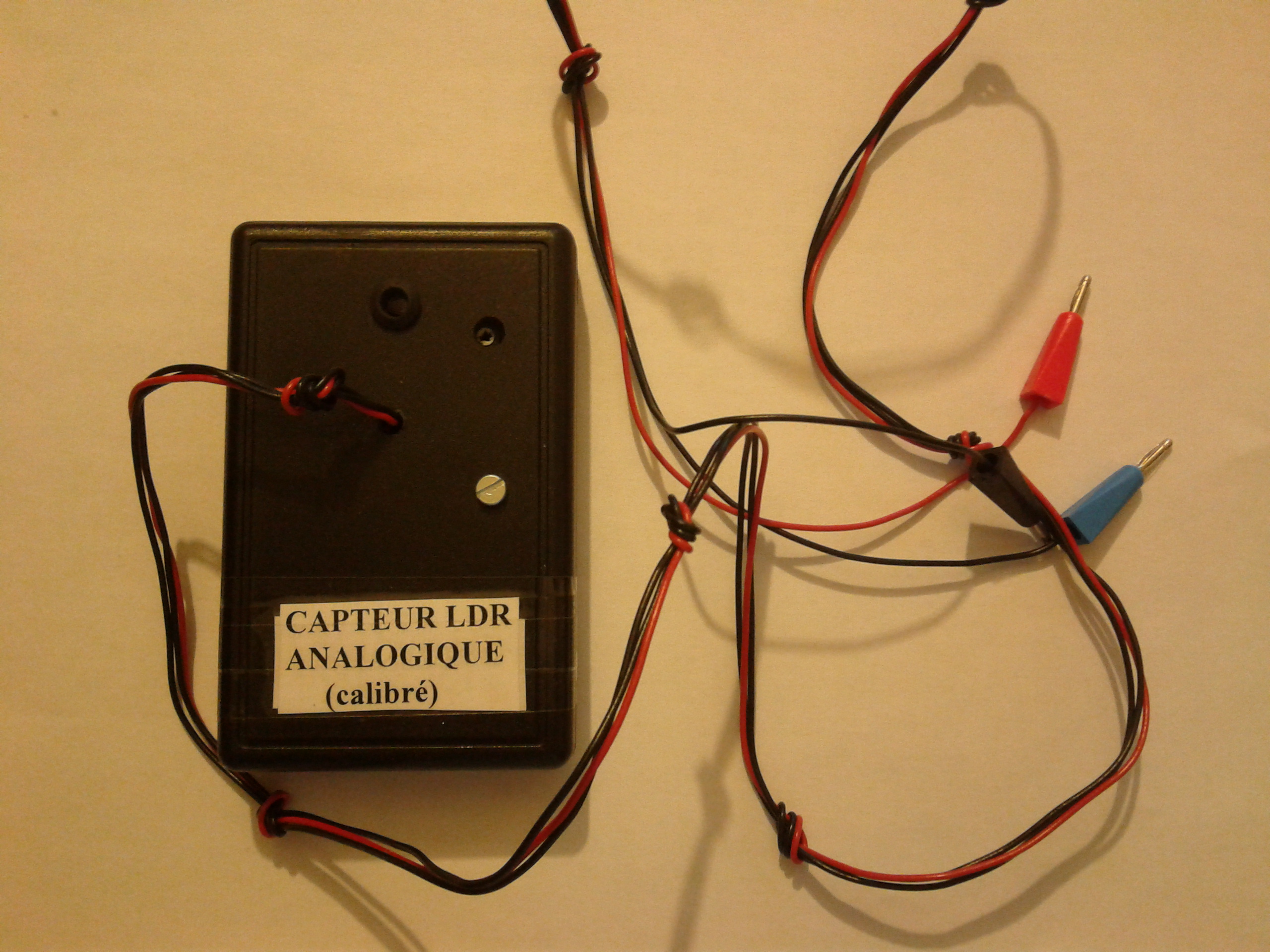

Le module capteur LDR analogique étalonné
- 1 LDR
- 1 clip LED
- Résistance ajustable B104 (celle fournie avec l'alarme)
- Fiches de connection mâle
- Câble noir et rouge

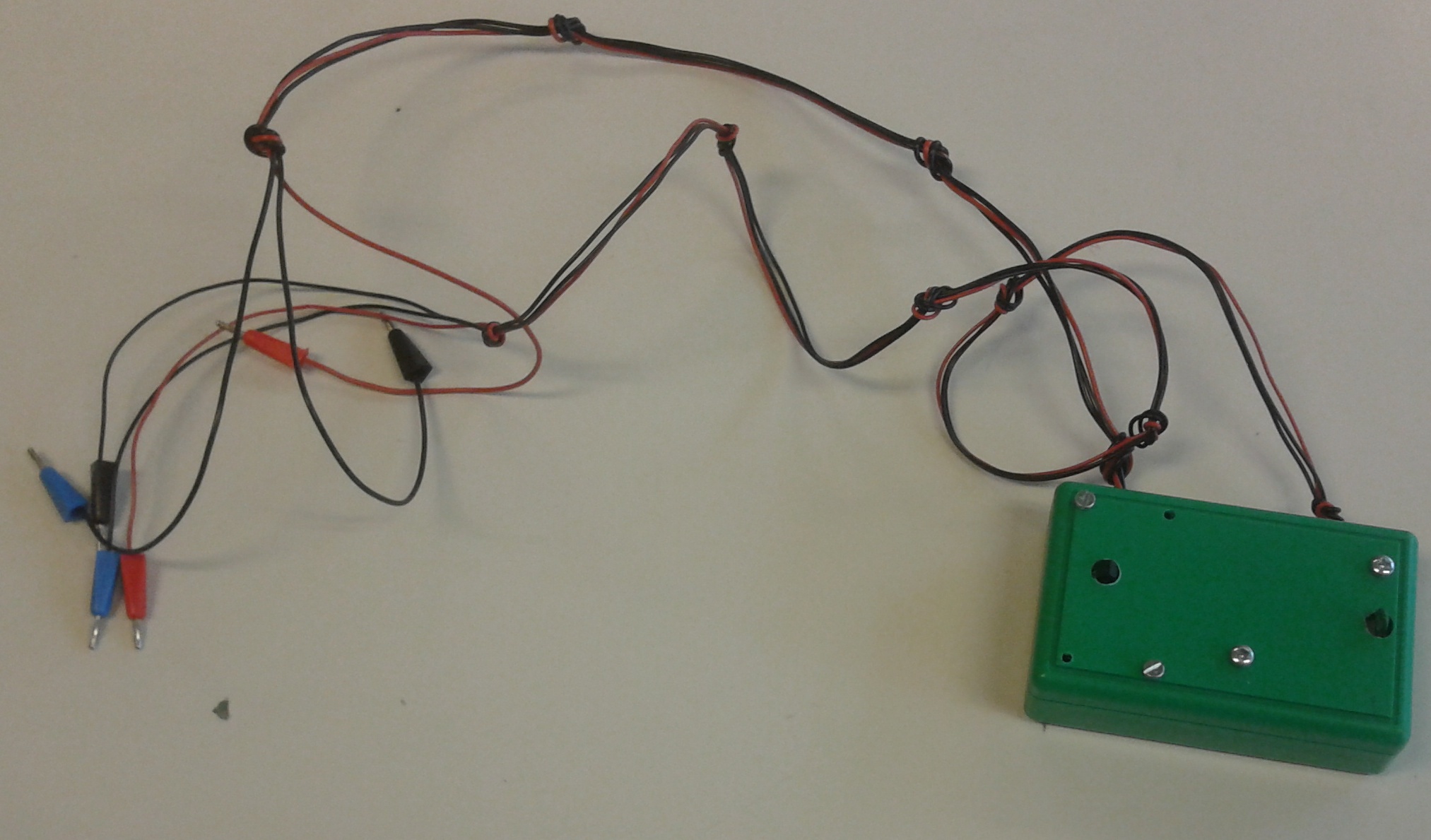

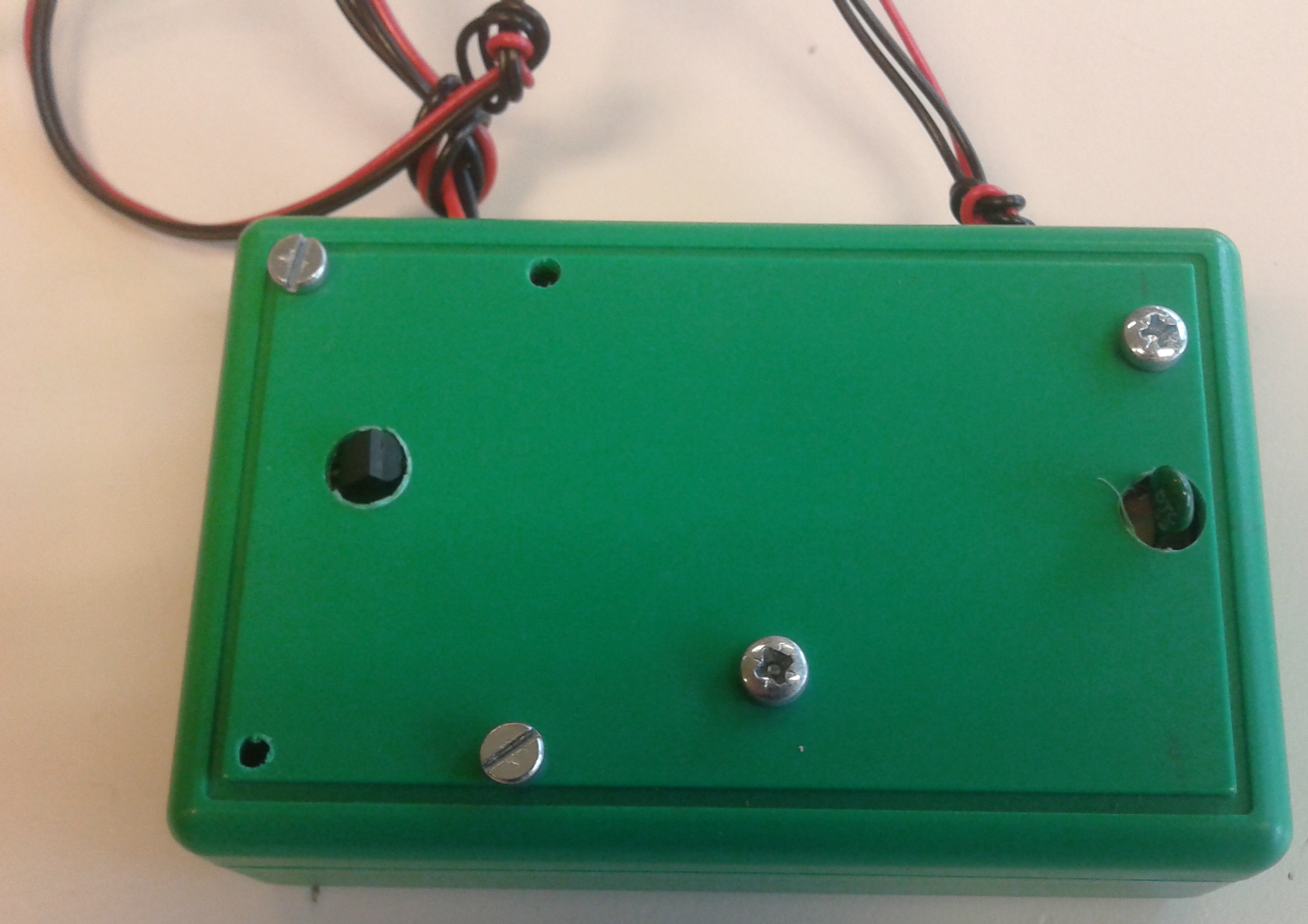

Le module capteur de température analogique étalonné et non étalonné
- Capteur analogique de température calibré
- Capteur analogique de température non calibré
- 4 Vis /écrous diamètre 3.
- Fiches de connection mâle
- Câble noir et rouge








Le module capteur de température analogique étalonné
- 1 capteur analogique de température  (celui du projet thermomètre)
- 1 clip LED
- Résistance ajustable B104 (celle fournie avec l'alarme)
- Fiches de connection mâle
- Câble noir et rouge

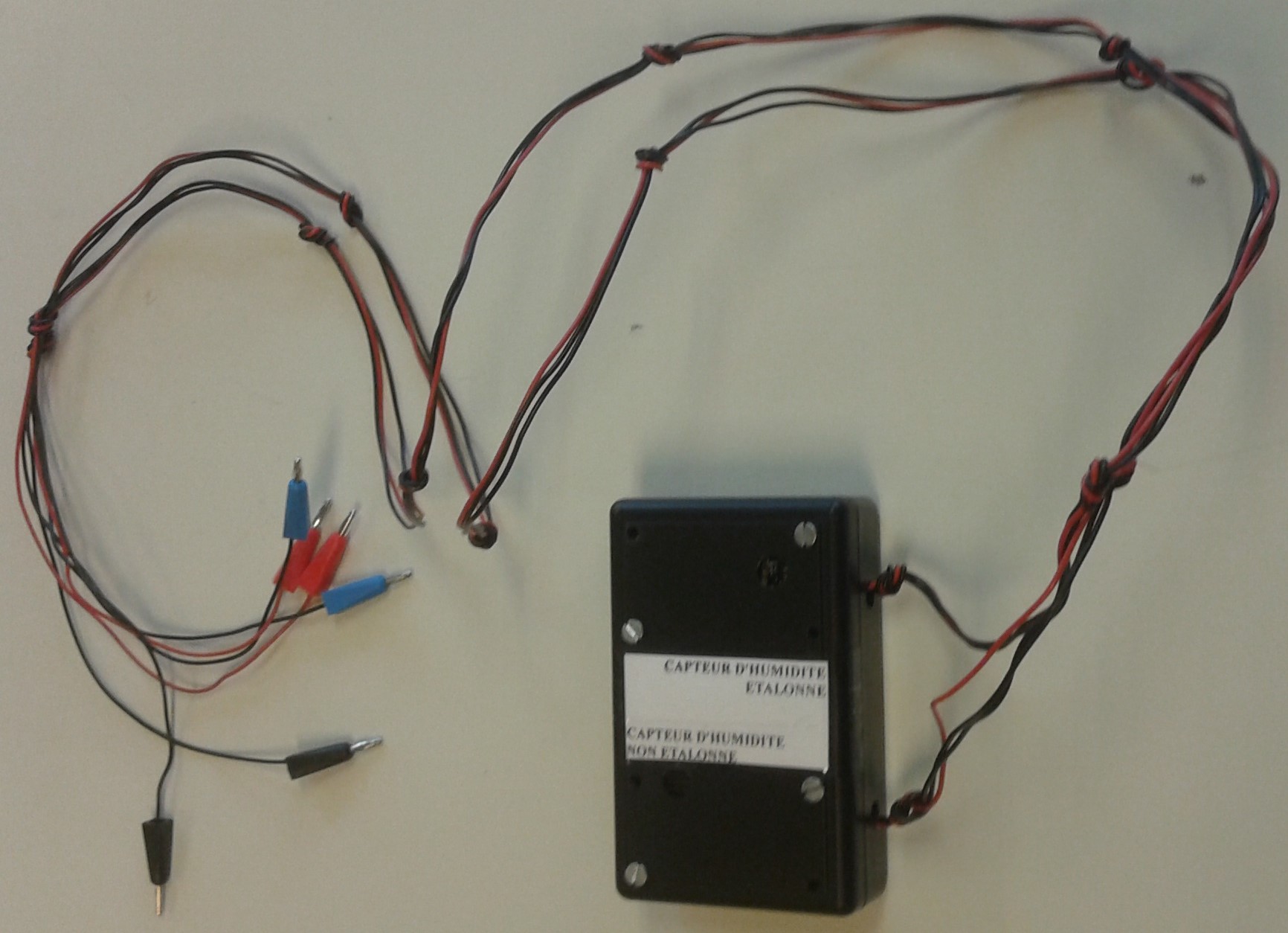

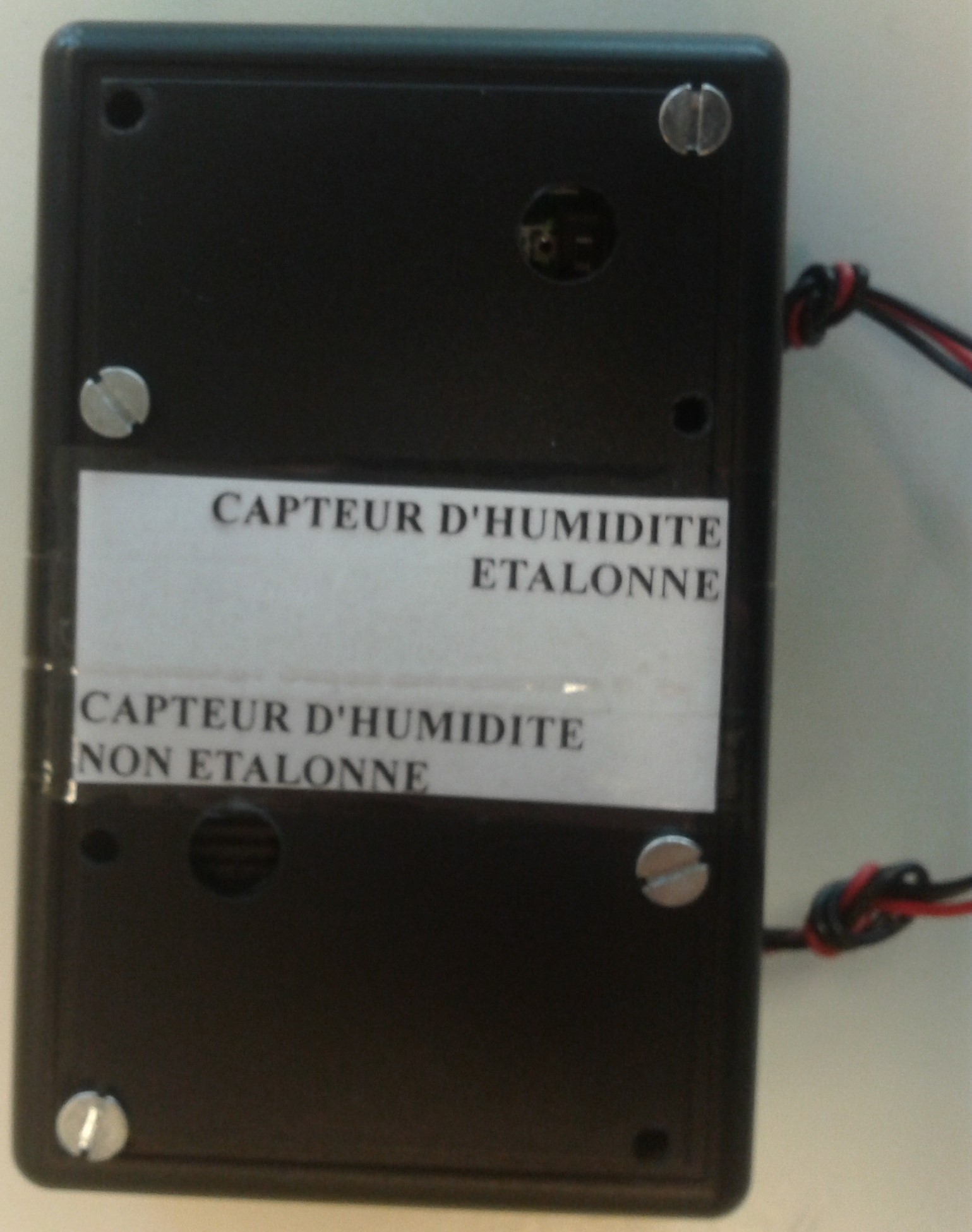

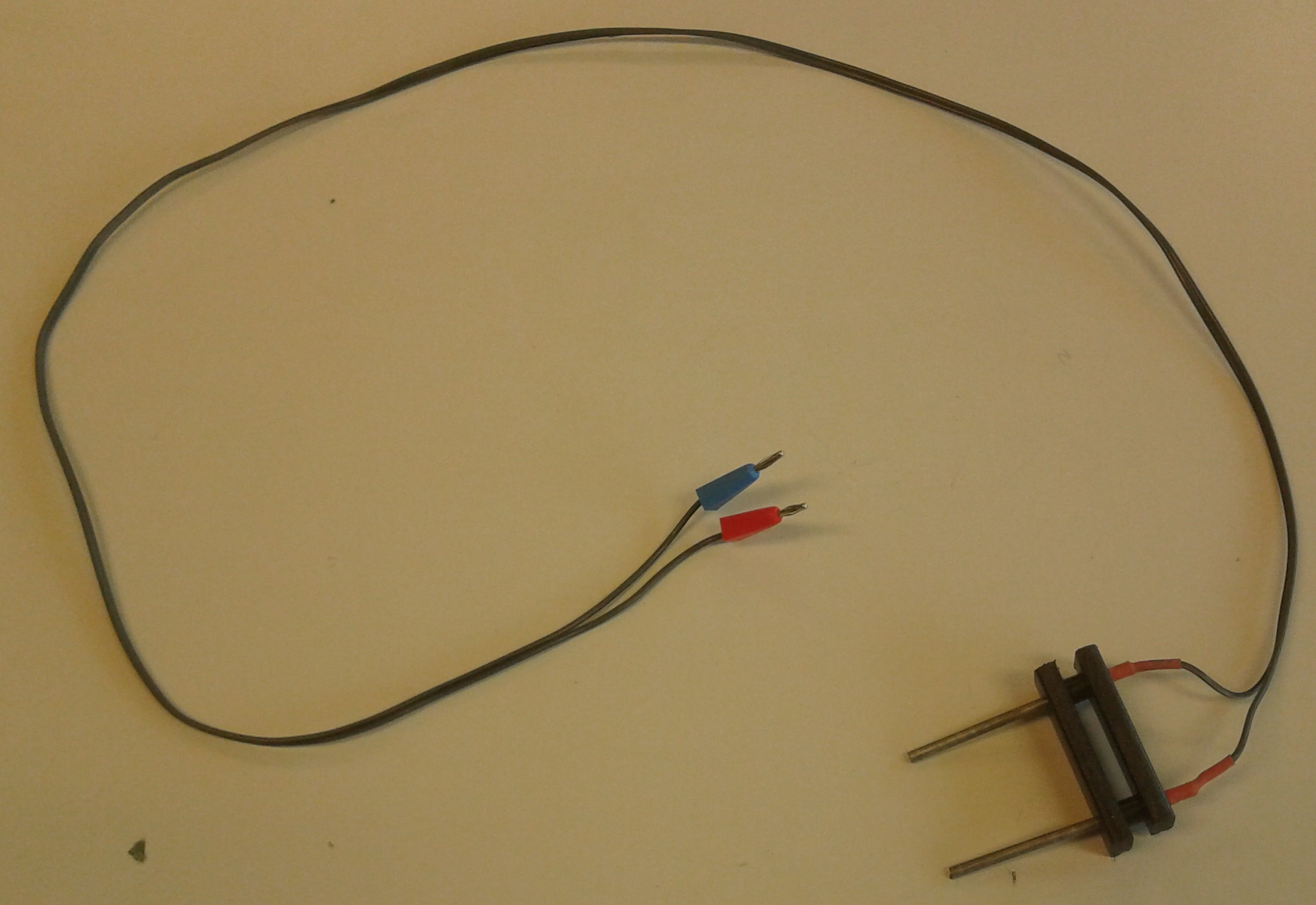

Le module capteur d'humidité analogique étalonné et non étalonné
- Capteur analogique d'humidité calibré
- Capteur d'humidité non calibré
- 4 Vis /écrous diamètre 3.
- Fiches de connection mâle
- Câble noir et rouge
- Tige filetée en acier diamètre 3
- 4 écrous
- 2 entretoises
- 2 cosses oeillets
- PVC expansé 6mm

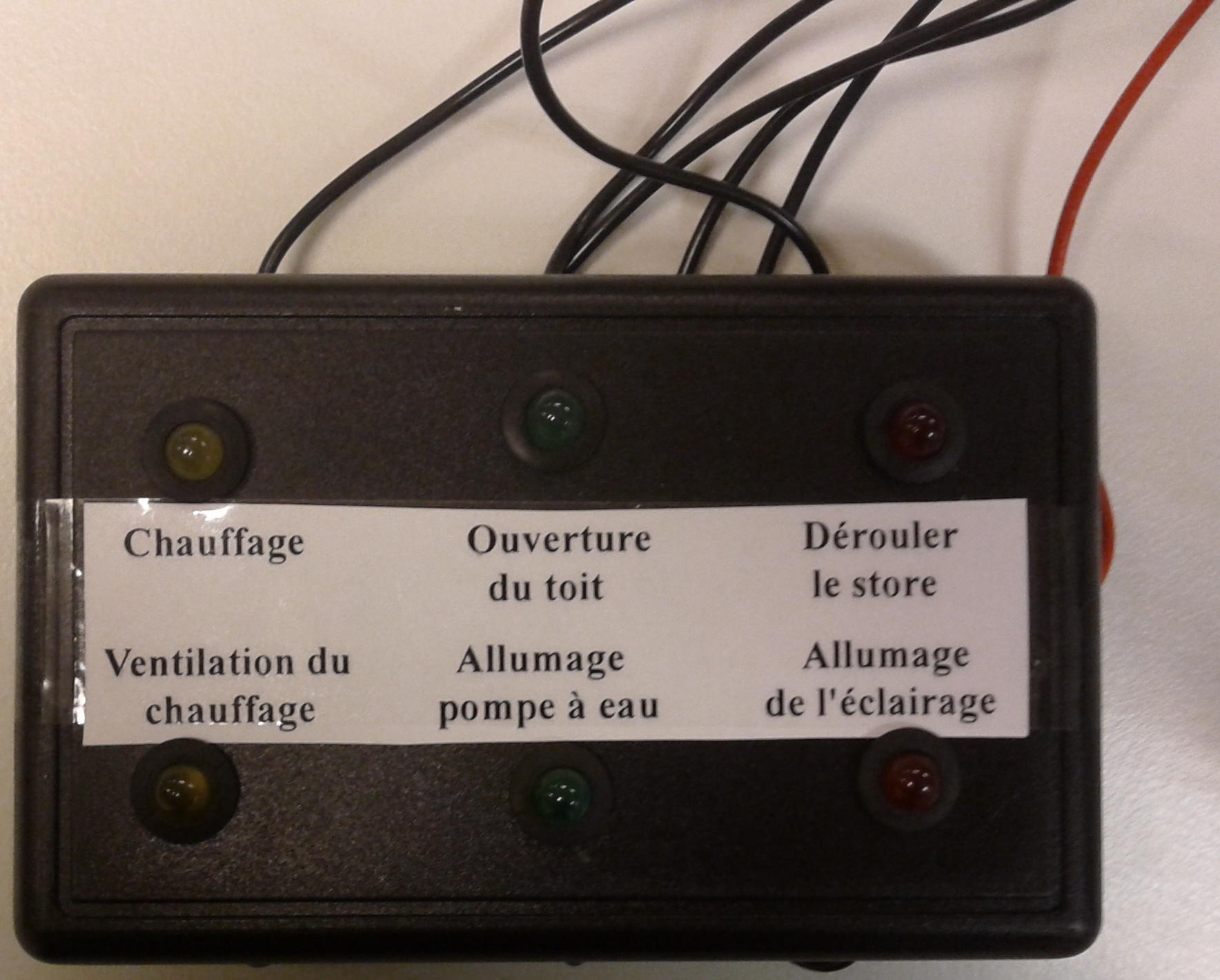

Le module LED
- 2 LED rouges
- 2 LED vertes
- 2 LED jaunes
- 6 résistances 330 ohm
- Fiches de connection mâle
- Câble noir et rouge

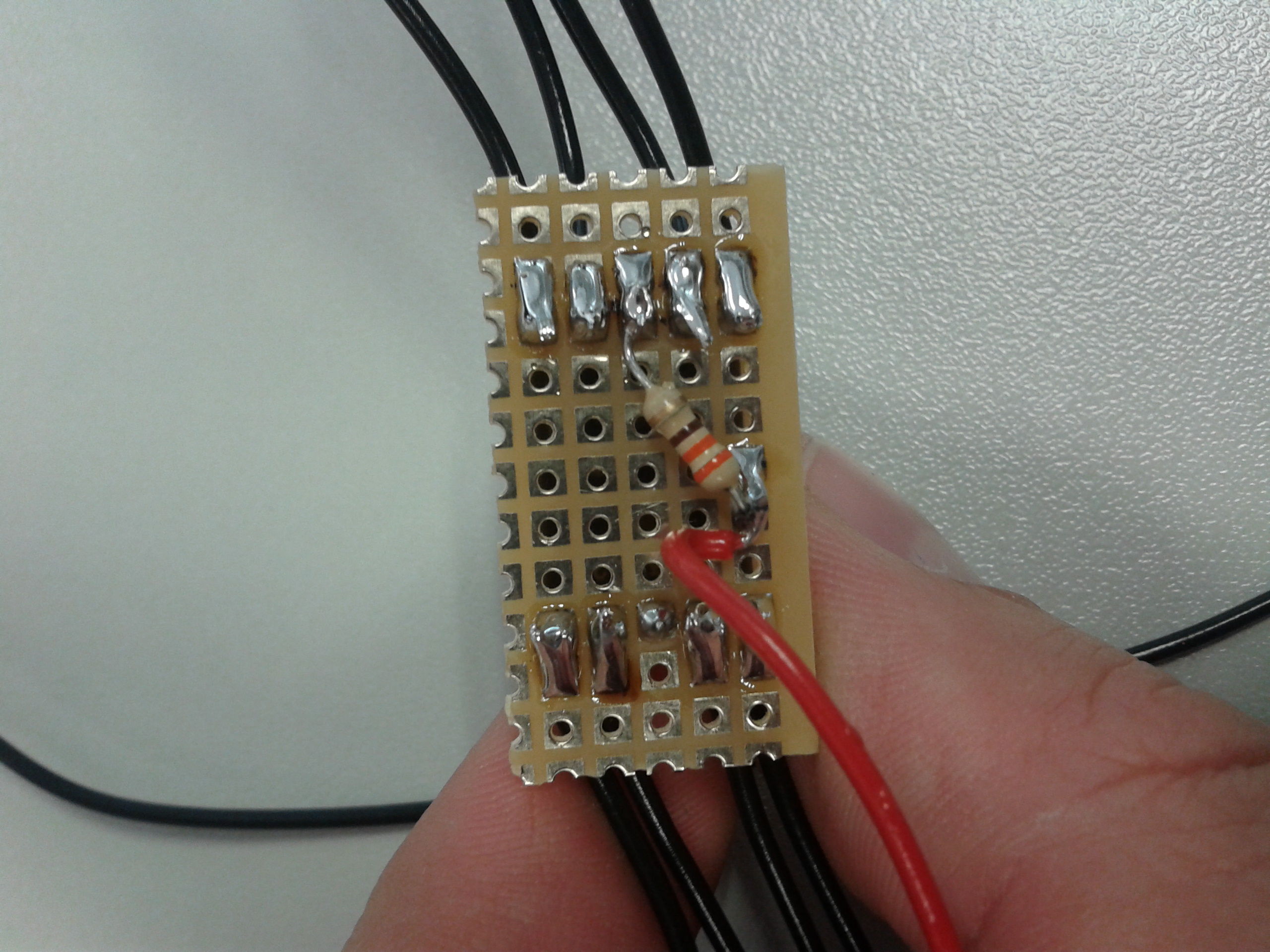

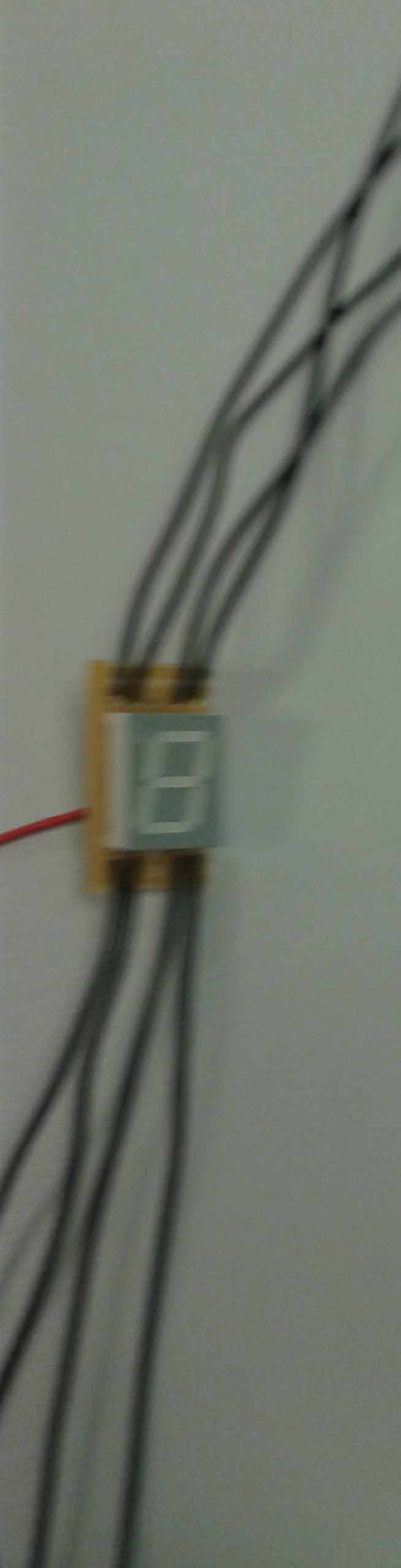

Le module afficheur 7 segments :
- Un afficheur 7 segments (anode commune) pour la première version d'interface et (cathode commune) pour la deuxième version.
- Plaque d'essai bakélite à pastilles séparées
- Fiches de connection mâle
- Câble noir et rouge
- 1 résistance 330 ohm (orange orange brun)










Télécharger la vidéo de présentation pour la sélection de la température de notre serre
